จันทร์, 11 กุมภา 2013 09:24 - มาตั้งวาล์วให้ D17A2 กัน

2 อย่าง เกิน 1000 ผมว่าแพงครับ
แต่มันเป็นของคู่กัน มักจะทำพร้อมกัน

sakpu

ชื่อเล่น: ต๋อง

เข้าร่วม: 23 ตุลา 2012
ตอบ: 155

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 258
ให้คำขอบคุณ: 165

ที่อยู่: ถนนรังสิต-นครนายก 48 (คลอง 2)
ปี: 2002
สี: ทอง ไทเทเนียม (เมทัลลิก) (YR-525M)

อังคาร, 19 กุมภา 2013 14:19 - มาตั้งวาล์วให้ D17A2 กัน

   พอดีเปิดฝาครอบวาล์วเพื่อซ่อมเกลียวน็อตฝาครอบวาล์วรูด ก็เลยจัดการตั้งวาล์วตามคุณ ioats และได้เขียน Diagram รูปขั้นตอนการตั้งวาล์วเพื่อให้เข้าใจง่ายยิ่งขึ้น

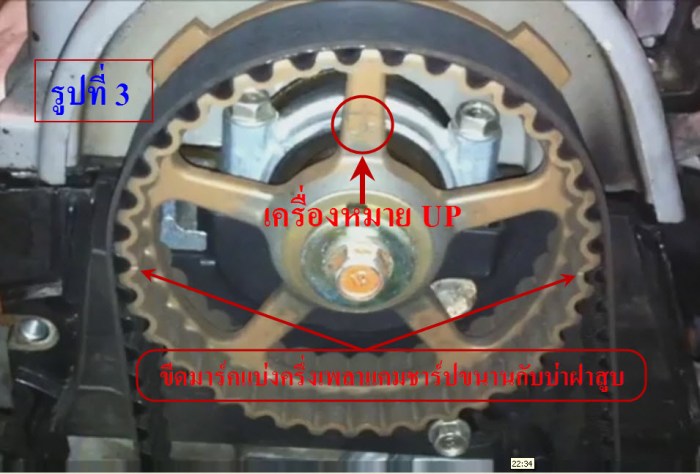

   รูปที่ 1 หมุนพูลเลย์เพลาข้อเหวี่ยงทวนเข็มเพื่อให้ลูกสูบอยู่ตำแหน่ง TDC (จนมาร์ค 1 ขีด ตรงกับปลายแหลมพอดี) และพูลเลย์เพลาลูกเบี้ยว (แคมชาร์ป) ตั้งฉากจะเห็นเครื่องหมาย UP
ตามรูปที่ 3 (สูบ 1 อยู่ตำแหน่งสูงสุด) ซึ่ง Rocker arm ทั้งไอดีไอเสีย สูบ 1 จะขยับได้ (สูบ 4 จะไม่ขยับ เพราะอยู่จังหวะ Overlap)
   ทำการตั้งวาล์ว ไอดีสูบ 1, 2 และไอเสียสูบ 1, 3

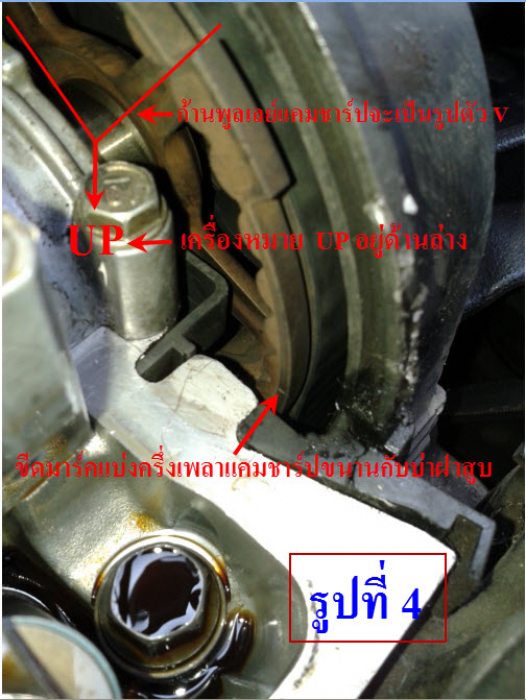

   รูปที่ 2 หมุนพูลเลย์เพลาข้อเหวี่ยงทวนเข็มเพื่อให้ลูกสูบอยู่ตำแหน่ง TDC (จนมาร์ค 1 ขีด ตรงกับปลายแหลมพอดี) และพูลเลย์เพลาลูกเบี้ยว (แคมชาร์ป) จะเห็นเครื่องหมาย UP ลงด้านล่าง ก้านเพลาพูลเลย์แคมชาร์ปทำมุมเป็นรูปตัว V ตามรูปที่ 4 (สูบ 4 อยู่ตำแหน่งสูงสุด) ซึ่ง Rocker arm ทั้งไอดีไอเสีย สูบ 4 จะขยับได้ (สูบ 1 จะไม่ขยับ เพราะอยู่จังหวะ Overlap)
   ทำการตั้งวาล์ว ไอดีสูบ 4, 3 และไอเสียสูบ 4, 2

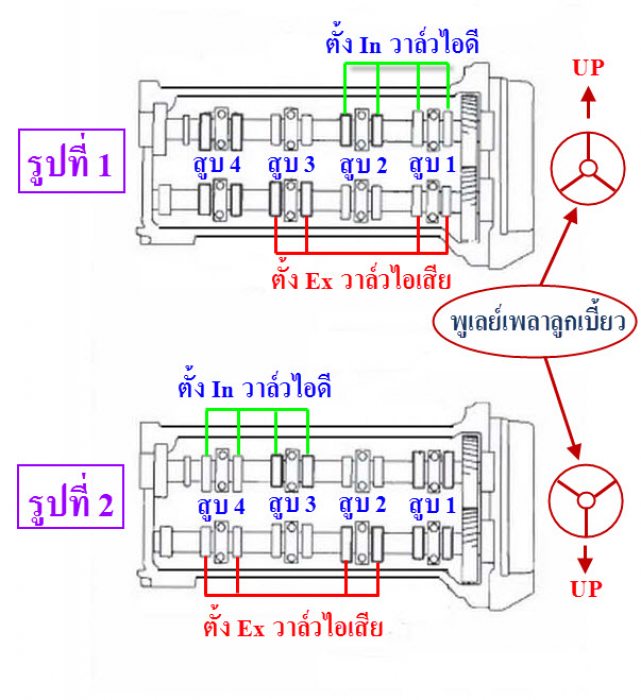

Diagram การตั้งวาล์ว

เครื่องหมาย UP ตั้งฉาก
ทำการตั้งวาล์ว ไอดีสูบ 1, 2 และไอเสียสูบ 1, 3

เครื่องหมาย UP อยู่ด้านล่างก้านเพลาพูลเลย์แคมชาร์ปทำมุมเป็นรูปตัว V
ทำการตั้งวาล์ว ไอดีสูบ 4, 3 และไอเสียสูบ 4, 2

แก้ไขล่าสุดโดย เมื่อ ศุกร์, 22 กุมภา 2013 13:13, ทั้งหมด 4 ครั้ง (ดูทั้งหมด)

ได้รับคำขอบคุณจาก: ioats ohm N_J Civic chokpiti Nara44 นายหนุ่ย แสนสุข

napoon

ชื่อเล่น: เล็ก

เข้าร่วม: 27 มีนา 2010
ตอบ: 201

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 287
ให้คำขอบคุณ: 551

ที่อยู่: บางนา บางนา กรุงเทพฯ
ปี: 2004
สี: ทอง ไทเทเนียม (เมทัลลิก) (YR-525M)

พฤหัส, 21 กุมภา 2013 17:15 - มาตั้งวาล์วให้ D17A2 กัน

ไม่ผิดหวังที่ได้อ่านกระทู้นี้เลยครับ

S_CIVIC

ชื่อเล่น: เอส

เข้าร่วม: 13 มิถุนา 2011
ตอบ: 377

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 292
ให้คำขอบคุณ: 198

ที่อยู่: ลพบุรี+สระบุรี+ลาดพร้าว71
ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)

พฤหัส, 21 กุมภา 2013 21:49 - มาตั้งวาล์วให้ D17A2 กัน

กระจ่างเลยครับ

ได้รับคำขอบคุณจาก: sakpu

cc1

เข้าร่วม: 23 เมษา 2012
ตอบ: 49

น้องใหม่

ได้รับคำขอบคุณ: 17
ให้คำขอบคุณ: 0

อาทิตย์, 24 มีนา 2013 20:12 - มาตั้งวาล์วให้ D17A2 กัน

เราจะรู้ได้ยังไงว่า เมื่อไหร่ควรตั้ง วาล์ว มันจะมีอาการยังไงครับ

OUM

เข้าร่วม: 26 มิถุนา 2011
ตอบ: 2313

ครอบครัว ES

ได้รับคำขอบคุณ: 2142
ให้คำขอบคุณ: 1465

ปี: 2003
สี: เทา ซิลเวอร์สโตน (NH-630M)

อาทิตย์, 24 มีนา 2013 20:29 - มาตั้งวาล์วให้ D17A2 กัน

สุดยอด

KSNPJ

เข้าร่วม: 05 ตุลา 2012
ตอบ: 175

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 91
ให้คำขอบคุณ: 0

ที่อยู่: 36 ซ.13 แยก 8 ถ.สาทรใต้ แขวงยานนาวา สาทร
ปี: 2001
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

จันทร์, 3 มิถุนา 2013 17:34 - มาตั้งวาล์วให้ D17A2 กัน

ได้ความรู้เยะเลยครับ

civicespro

เข้าร่วม: 17 มิถุนา 2013
ตอบ: 9

น้องใหม่

ได้รับคำขอบคุณ: 2
ให้คำขอบคุณ: 0

จันทร์, 17 มิถุนา 2013 23:55 - มาตั้งวาล์วให้ D17A2 กัน

thankyou

civicespro

เข้าร่วม: 17 มิถุนา 2013
ตอบ: 9

น้องใหม่

ได้รับคำขอบคุณ: 2
ให้คำขอบคุณ: 0

จันทร์, 17 มิถุนา 2013 23:55 - มาตั้งวาล์วให้ D17A2 กัน

ชอบมากๆครับ

pacharapkk

ชื่อเล่น: อู๋

เข้าร่วม: 19 เมษา 2013
ตอบ: 157

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 310
ให้คำขอบคุณ: 7

ปี: 2002

อังคาร, 18 มิถุนา 2013 02:00 - มาตั้งวาล์วให้ D17A2 กัน

ขอบคุณ ครับ

pacharapkk

ชื่อเล่น: อู๋

เข้าร่วม: 19 เมษา 2013
ตอบ: 157

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 310
ให้คำขอบคุณ: 7

ปี: 2002

อังคาร, 18 มิถุนา 2013 02:58 - มาตั้งวาล์วให้ D17A2 กัน

สุดยอด!!

nammon_211

ชื่อเล่น: น้ำมนต์

เข้าร่วม: 12 มิถุนา 2013
ตอบ: 2081

ครอบครัว ES

ได้รับคำขอบคุณ: 1949
ให้คำขอบคุณ: 1031

ที่อยู่: ESC / แหลมฉบัง ชลบุรี@ นครศรีธรรมราช
ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)

อาทิตย์, 15 กันยา 2013 06:07 - มาตั้งวาล์วให้ D17A2 กัน

...

N_J Civic

เข้าร่วม: 27 ตุลา 2009
ตอบ: 3806

ครอบครัว ES

ได้รับคำขอบคุณ: 5146
ให้คำขอบคุณ: 5687

ที่อยู่: นิคม304 - ปราจีน - ชัยภูมิ
ปี: 2003
สี: เทา ซิลเวอร์สโตน (NH-630M)

จันทร์, 21 ตุลา 2013 15:59 - มาตั้งวาล์วให้ D17A2 กัน

ขุดกระทู้เก่ามาเล่าใหม่ครับ เป็นประโยชน์มาก ๆ

ได้รับคำขอบคุณจาก: ioats

GAMEZA443

ชื่อเล่น: เกมส์

เข้าร่วม: 06 ตุลา 2013
ตอบ: 185

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 85
ให้คำขอบคุณ: 51

ปี: 2001
สี: เทา ซิลเวอร์สโตน (NH-630M)

อาทิตย์, 27 ตุลา 2013 21:37 - มาตั้งวาล์วให้ D17A2 กัน

thank you

pukzone

เข้าร่วม: 11 ตุลา 2011
ตอบ: 721

Guru ES
Guru ES

ได้รับคำขอบคุณ: 708
ให้คำขอบคุณ: 184

ที่อยู่: กทม.
ปี: 2001
สี: น้ำเงิน อิเทอนอล (B-96P)

อาทิตย์, 27 ตุลา 2013 22:14 - มาตั้งวาล์วให้ D17A2 กัน

AUM_Love_civic

ชื่อเล่น: อั้ม

เข้าร่วม: 27 กรกฎา 2013
ตอบ: 913

ครอบครัว ES

ได้รับคำขอบคุณ: 643
ให้คำขอบคุณ: 328

ที่อยู่: น่าน ปัจจุบัน อยู่ชลบุรี
ปี: 2001
สี: ทอง แซทเทิลไลท์ (NH-663M)

จันทร์, 28 ตุลา 2013 09:35 - มาตั้งวาล์วให้ D17A2 กัน

...

bigmtts43

ชื่อเล่น: บิ๊ก

เข้าร่วม: 04 มิถุนา 2011
ตอบ: 365

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 830
ให้คำขอบคุณ: 5

ที่อยู่: บางกะปิ รามคำแหง พัฒนาการ
ปี: 2002
สี: ทอง แซทเทิลไลท์ (NH-663M)

ศุกร์, 1 พฤศจิกา 2013 21:32 - มาตั้งวาล์วให้ D17A2 กัน

ขอบคุณครับ

chokpiti

ชื่อเล่น: โชค

เข้าร่วม: 17 ธันวา 2013
ตอบ: 1156

ครอบครัว ES

ได้รับคำขอบคุณ: 1455
ให้คำขอบคุณ: 1837

ที่อยู่: มหาชัย-ระยอง
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

อังคาร, 6 พฤษภาคม 2014 14:27 - มาตั้งวาล์วให้ D17A2 กัน

เพิ่มเติมTDC Mark

ขีดด้านซ้ายคือขีดจุดระเบิดก่อน5องศา ให้ตั้งที่ขีดขวาTDC MARK ที่ลูกศรชี้ตรงกับPointer

ได้รับคำขอบคุณจาก: ioats นายหนุ่ย แสนสุข

DELL

ชื่อเล่น: หนุ่ม

เข้าร่วม: 12 ธันวา 2008
ตอบ: 2245

ครอบครัว ES

ได้รับคำขอบคุณ: 1831
ให้คำขอบคุณ: 5795

ที่อยู่: The Gang (Chonburi)
ปี: 2004
สี: น้ำเงิน วิวิด (มุก) (B-502P)

พฤหัส, 15 พฤษภาคม 2014 07:24 - มาตั้งวาล์วให้ D17A2 กัน

ดันกระทู้เก่าเพื่อเป็นประโยชน์ครับ

ได้รับคำขอบคุณจาก: ioats

jo_jonatan

ชื่อเล่น: โจ้

เข้าร่วม: 05 ตุลา 2009
ตอบ: 629

ผู้ชนะเลิศการแข่งขัน ES Drag war 2011

ได้รับคำขอบคุณ: 572
ให้คำขอบคุณ: 536

ที่อยู่: ลาดกระบัง
ปี: 2002
สี: ทอง ไทเทเนียม (เมทัลลิก) (YR-525M)

พุธ, 28 พฤษภาคม 2014 13:00 - มาตั้งวาล์วให้ D17A2 กัน

nsmakkie

ชื่อเล่น: แม็กซ์

เข้าร่วม: 10 เมษา 2014
ตอบ: 332

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 236
ให้คำขอบคุณ: 356

ที่อยู่: ลำลูกกา รังสิต ปทุมธานี
ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)

อาทิตย์, 13 กรกฎา 2014 14:07 - มาตั้งวาล์วให้ D17A2 กัน

ขอบคุณมากๆครับกระจ่างเลย

gozzilla

เข้าร่วม: 18 ตุลา 2009
ตอบ: 256

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 179
ให้คำขอบคุณ: 222

ที่อยู่: พัทยานะ...
ปี: 2001
สี: น้ำเงิน อิเทอนอล (B-96P)

จันทร์, 6 กรกฎา 2015 20:11 - มาตั้งวาล์วให้ D17A2 กัน

เด่วลองมั่ง

c_nirun

เข้าร่วม: 11 กุมภา 2013
ตอบ: 63

สมาชิกสับสน

ได้รับคำขอบคุณ: 90
ให้คำขอบคุณ: 78

ที่อยู่: ลำสาลี
ปี: 2003
สี: ทอง เดเสิร์ท มิสท์ (เมทัลลิก) (YP-538M)

ศุกร์, 31 กรกฎา 2015 15:55 - มาตั้งวาล์วให้ D17A2 กัน

ข้างบนหน่วยเป็นนิ้ว ข้างล่างหน่วยเป็น มิล

aek1675

ชื่อเล่น: เอก

เข้าร่วม: 31 สิงหา 2015
ตอบ: 208

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 59
ให้คำขอบคุณ: 4

ที่อยู่: ซ.81 เขต หนองแขม -สาย4,สาย5
ปี: 2002
สี: ทอง แซทเทิลไลท์ (NH-663M)

อังคาร, 29 กันยา 2015 13:02 - มาตั้งวาล์วให้ D17A2 กัน

ดันๆ..

todsaporn

ชื่อเล่น: ท็อป

เข้าร่วม: 05 พฤศจิกา 2013
ตอบ: 22

น้องใหม่

ได้รับคำขอบคุณ: 6
ให้คำขอบคุณ: 1

ปี: 2005
สี: ดำ ไนท์ฮอว์ก (B-92P)

อังคาร, 29 กันยา 2015 17:17 - มาตั้งวาล์วให้ D17A2 กัน

เป็นความรู้ที่มีประโยชน์มาก ละเอียดดีครับท่านพี่

Jakkrawoot Puttabooth

เข้าร่วม: 29 กันยา 2015
ตอบ: 3

น้องใหม่

ได้รับคำขอบคุณ: 0
ให้คำขอบคุณ: 0

อังคาร, 29 กันยา 2015 23:36 - มาตั้งวาล์วให้ D17A2 กัน

แล้ว K20A ขึ้นตอนเหมือนกันไหมครับ

Jakkrawoot Puttabooth

เข้าร่วม: 29 กันยา 2015
ตอบ: 3

น้องใหม่

ได้รับคำขอบคุณ: 0
ให้คำขอบคุณ: 0

พุธ, 30 กันยา 2015 12:13 - มาตั้งวาล์วให้ D17A2 กัน

Jakkrawoot Puttabooth พิมพ์ว่า:

แล้ว K20A ขึ้นตอนเหมือนกันไหมครับ

ใช่เสียงวาวดังไหมครับ ช่วง 10วิ ไปหา 15วิ

POP ES BKK

เข้าร่วม: 07 มิถุนา 2009
ตอบ: 18

น้องใหม่

ได้รับคำขอบคุณ: 9
ให้คำขอบคุณ: 1

ที่อยู่: ประทุมธานี
ปี: 2005
สี: ดำ ไนท์ฮอว์ก (B-92P)

ศุกร์, 25 ธันวา 2015 21:46 - มาตั้งวาล์วให้ D17A2 กัน

ผมลองเปิดฝาทำตามตามกระทู้แล้วเช็คระยะวาล์วสูบ 1 ไอดีด้านขวาขยับได้เล็กน้อยแต่ด้านซ้ายไม่ขยับเลย เลยอยากถามว่าต้องตั้งให้เท่ากันที่ 0.008เท่ากันทั้งคู่ไหมครับ ขอบคุณครับ
