ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

หน้าหลัก เข้าสู่ระบบ สมัครสมาชิก รายชื่อสมาชิก

General Talk

ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

พุธ, 5 พฤศจิกา 2008 14:56 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

เห็นในคลับทำกันเยอะ มีเวลาเลยอยากทำบ้างครับ สวยดีอะ
รบกวนแนะนำหน่อยนะครับ

1. ทำไฟเลี้ยวข้าง ให้เป็นไฟหรี่และไฟเลี้ยว
แนะนำวิธีหน่อยครับ ต้องรื้ออย่างไร และต่อสายไฟอย่างไร มีรูป หรือวงจรด้วยก้อดีคับ

2. ทำไฟเบรกแบบติด4ดวง
ใช้จั๊มจากไฟเบรกด้านนอก2ดวงทั้งชุด (socket) เข้ามาในชุด2ดวงด้านในเลยได้ไหมครับ

S_panbumrung

ชื่อเล่น: ยศ

เข้าร่วม: 04 ตุลา 2008
ตอบ: 1516

ครอบครัว ES

ได้รับคำขอบคุณ: 1176
ให้คำขอบคุณ: 961

ที่อยู่: Chachoengsao / Chonburi
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

พุธ, 5 พฤศจิกา 2008 15:43 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ทำไฟเลี้ยวข้าง ให้เป็นไฟหรี่และไฟเลี้ยว
วิธีการ
1.เอาพุกใต้ซุ้มล้อออก 1 ตัว ตัวที่ใกล้กับไฟหน้าอะคับ
2.เอามือดึง...ดึงพลาสติกใต้ซุ้มล้อเอาแค่มือเข้าได้พอ
3.ดึงไฟหรี่หน้าออกมาจากไฟหน้า
4.จั๊มไฟ(+สีเขียว)ของไฟหรี่ มาเข้าไฟ(-สีดำ) ของไฟเลี้ยวข้างครับ ( สีของสายไฟรอท่านอื่นมายืนยันอีกทีครับไม่แน่ใจ)
5.ไฟเลี้ยวข้างเอามือดันไฟไปทางด้านท้ายรถครับ แล้วก็ค่อยๆดึงไฟด้านหน้าออกมาก่อน
6.เวลาเราเปิดไฟหรี่ ไฟเลี้ยวข้างก็จะติดเหมือนไฟหรี่ แต่ถ้าเราเปิดไฟเลี้ยวด้วยไฟเลี้ยวข้างจะติดสลับกับไฟเลี้ยวหน้าครับ
7.ถ้าเราไม่เปิดไฟหรี่.... เวลาเราเปิดไฟเลี้ยวจะติดเหมือนปกติครับ
ทำไฟเบรกแบบติด4ดวง
ไม่แน่ใจครับรอท่านอื่คับ

ได้รับคำขอบคุณจาก: pee etabb Bonuses01 curran Phetcharat ICE@WIN Nung_Sodapop P.TER.357 maxch Favonius clownstep myoatty57 gahn27 sittichod หนุ่ย 4816 padonzzz huntergod fasang.Mr jagkrapongVilaikaew toshi LnwwasaD pongpoler

jonatan

ชื่อเล่น: โจ

เข้าร่วม: 02 ตุลา 2008
ตอบ: 6291

ครอบครัว ES

ได้รับคำขอบคุณ: 19304
ให้คำขอบคุณ: 13458

ที่อยู่: ประชาอุทิศ - สุขสวัสดิ์ - สีลม
ปี: 2005
สี: เทา ซิลเวอร์สโตน (NH-630M)

พุธ, 5 พฤศจิกา 2008 15:50 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

อยากทำเหมือนกันคับ ไฟเบรค 4 ดวง
รอ ๆๆๆๆๆๆๆๆๆๆ อาจานมาตอบ ด้วยคนก๊าปปปปปปป

black_boy

ชื่อเล่น: โบ๊ต

เข้าร่วม: 01 ตุลา 2008
ตอบ: 2031

นายทะเบียน

ได้รับคำขอบคุณ: 1969
ให้คำขอบคุณ: 706

ที่อยู่: ES อยู่ไหน ก็ที่นั่นแหล่ะ ที่อยู่ผม
ปี: 2005
สี: ดำ ไนท์ฮอว์ก (B-92P)

พุธ, 5 พฤศจิกา 2008 16:08 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

รอๆๆๆๆๆ

PongpanG

ชื่อเล่น: ป๋องแป๋ง

เข้าร่วม: 11 สิงหา 2008
ตอบ: 3254

Moderator

ได้รับคำขอบคุณ: 12524
ให้คำขอบคุณ: 3239

ที่อยู่: รังสิต
ปี: 2005
สี: เทา ซิลเวอร์สโตน (NH-630M)

พุธ, 5 พฤศจิกา 2008 22:32 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ไฟเบรค4ดวง

-เบิก พาร์ท ไฟเบรค มา 2 ดวง ขั้วไฟเบรค มา 2 ข้าง
-คว้านรู เพื่อ ให้สามารถ ใส่ ขั้วไฟเบรค ได้ (ขั้วไฟหรี่จะเล็กกว่าครับ ลองไปถอดดูได้) ถ้าคว้านดีๆ มีฝีมือ มันก็ สวยนะครับและยัง กลับมาใช้ ขั้วไฟหรี่เดิมได้ด้วย
-ต่อสายไฟเบรค จาก ไฟเบรคดวงที่ 3 (หลังรถ) มา1เส้น ต่อเข้ากับ ขั้วไฟเบรค
ขั้วไฟเบรคจะมี ที่ต่อสาย 3 ขั้ว คือ สายกราว ไฟหรี่ และไฟเบรค
ต่อสายไฟหรี่ และสายกราว จากขั้วหรี่เดิม เข้ากับ ขั้วไฟเบรค อันใหม่

-จากนั้น ก็ประกอบ ขั้วไฟเบรค ใหม่ เข้ากับ โคม อาจต้องใช้ กาวช้างหยอดเล็กน้อย

คำแนะนำ
การต่อสายไฟเข้ากับขั้ว ไฟเบรค สะดวก ให้ใช้ หางปลา ครับ ต่อ และเสียบเข้าไปได้เลย
ถ้าต้องการความเรียบร้อยหน่อย ก็ ซื้อ ท่อ หด เล็กๆ มาด้วย เพื่อเก็บงานครับ

ได้รับคำขอบคุณจาก: pee CEMENT carrimoroll Bonuses01 curran hua-hin29 Concept_ES kokasat cisco myoatty57 Phetcharat nu12 onitsuka37 hikaru_kung padonzzz Jom-marn domziia jagkrapongVilaikaew toshi EsNon

jonatan

ชื่อเล่น: โจ

เข้าร่วม: 02 ตุลา 2008
ตอบ: 6291

ครอบครัว ES

พุธ, 5 พฤศจิกา 2008 22:42 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

เจ๋งเป้ง คับ ท่านรอง ขอบคุง ก๊าปปปปป
เดี๋ยวว่าจะลองซ่ะหน่อย อิ อิ ไม่รู้จะเละเทอะ ป่าว....

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

พฤหัส, 6 พฤศจิกา 2008 07:54 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ขอบคุงคุณ S_panbumrung และพี่ป๋องมากคร๊าบ...

แล้วจะลองทำดูครับ

iMan

ชื่อเล่น: แมน

เข้าร่วม: 04 สิงหา 2008
ตอบ: 2838

ครอบครัว ES

ได้รับคำขอบคุณ: 12149
ให้คำขอบคุณ: 3080

ที่อยู่: Civic ES Group
ปี: 2005
สี: ขาว ทาฟเฟต้า (NH-578)

พฤหัส, 6 พฤศจิกา 2008 07:57 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ตามป๋องแป๋ง....

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

พฤหัส, 6 พฤศจิกา 2008 08:07 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

iMan พิมพ์ว่า:

ตามป๋องแป๋ง....

แซบ.. แล้วไปไหนกันล่ะคับพี่แมน

civicy_art

เข้าร่วม: 01 ตุลา 2008
ตอบ: 3139

ครอบครัว ES

ได้รับคำขอบคุณ: 1341
ให้คำขอบคุณ: 146

ที่อยู่: LAMPANG
ปี: 2001
สี: ขาว ทาฟเฟต้า (NH-578)

พฤหัส, 6 พฤศจิกา 2008 09:51 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

แหล่มๆๆๆ

ninekeng

เข้าร่วม: 01 ตุลา 2008
ตอบ: 907

ครอบครัว ES

ได้รับคำขอบคุณ: 397
ให้คำขอบคุณ: 134

ที่อยู่: ThE GaNg
ปี: 2001
สี: ขาว ทาฟเฟต้า (NH-578)

พฤหัส, 6 พฤศจิกา 2008 14:08 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

จัดเลย แหล่มมั่กๆ

civicy_art

เข้าร่วม: 01 ตุลา 2008
ตอบ: 3139

ครอบครัว ES

ได้รับคำขอบคุณ: 1341
ให้คำขอบคุณ: 146

ที่อยู่: LAMPANG
ปี: 2001
สี: ขาว ทาฟเฟต้า (NH-578)

พฤหัส, 6 พฤศจิกา 2008 21:17 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

รถผม 01 ทำทั้ง

1.ไฟหรี่ไฟเลี้ยวหน้า
2.ไฟหรี่ที่ไฟเลี้ยวแก้มข้าง
3.ไฟเบรค 4 ดวง แหล่มๆมั๊กๆ

ไฟเต็มรถรอบทิศเลย 555+

jonatan

ชื่อเล่น: โจ

เข้าร่วม: 02 ตุลา 2008
ตอบ: 6291

ครอบครัว ES

ศุกร์, 7 พฤศจิกา 2008 09:17 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

พอจะมีรูปให้ดูความ แหล่มๆ กันบ้างป่าวคับ
ทิดนี้ถ้าไม่ไปไหนจะซื้อมาทำบ้างอ่ะ ดูน่าจะไม่ยากคับ....

kim_possible

ชื่อเล่น: หนู

เข้าร่วม: 10 ตุลา 2008
ตอบ: 2677

ครอบครัว ES

ได้รับคำขอบคุณ: 2006
ให้คำขอบคุณ: 6407

ที่อยู่: Kanchanaburi
ปี: 2002
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

ศุกร์, 7 พฤศจิกา 2008 09:43 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

น่าจะมีรูปอธิบายประกอบนะครับ

tombo

เข้าร่วม: 23 ตุลา 2008
ตอบ: 75

สมาชิกสับสน

ได้รับคำขอบคุณ: 40
ให้คำขอบคุณ: 18

ที่อยู่: เสนานิคม
ปี: 2002
สี: ทอง ไทเทเนียม (เมทัลลิก) (YR-525M)

ศุกร์, 7 พฤศจิกา 2008 11:52 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ไม่มีความรู้ด้านไฟฟ้าเลยอ่ะครับ

ที่ไหนรับทำบ้าง ช่วยแนะนำหน่อย

hacker

ชื่อเล่น: เซียนจ๊อบ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 4046

ผู้ชนะเลิศการแข่งขัน ES Drag war 2011

ได้รับคำขอบคุณ: 10965
ให้คำขอบคุณ: 22797

ที่อยู่: BKK <--> CNX
ปี: 2004
สี: ดำ ไนท์ฮอว์ก (B-92P)

ศุกร์, 7 พฤศจิกา 2008 12:09 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

tombo พิมพ์ว่า:

ไม่มีความรู้ด้านไฟฟ้าเลยอ่ะครับ

ที่ไหนรับทำบ้าง ช่วยแนะนำหน่อย

พี่คิง กะ พี่จ้อด ครับ

ลาดพร้าว 87 กะ วิภาวดี 20 สะดวกที่ไหนก็ว่ากันไป

ได้รับคำขอบคุณจาก: myoatty57

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

ศุกร์, 7 พฤศจิกา 2008 12:53 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ข้อมูลและข้อความที่ป๋มหามาได้

- วิธีทำไฟเลี้ยวข้างให้เป็นไฟหรี่และไฟเลี้ยว

ลองดูที่วงจรผมก็ได้ครับ ผมใช้ไดโอด (1N4007) กั้นกระแสไว้ไม่ให้ย้อนกลับ แล้วใช้วิธีลดแรงดันด้วยตัวต้านทาน ก่อนจะส่งไปยังหลอดไฟเลี้ยวแก้มข้างเท่านี้ก็ติดปกติแล้ว ความสว่างก็ใช้ได้ไม่สว่างมากและไม่ร้อนมากเพราะถ้าร้อนมากขั้วจะไหม้ได้ เวลาที่กระพริบระดับความสว่างก็ดูแตกต่าง อีกทั้งยังไม่ติดสลับด้วย

วงจรตามนี้ครับ วงจรเป็นของ ES นะครับไฟเลี้ยวแก้มข้างใช้หลอด 21W วงจรเป็นวงจรต่อข้าง

แต่ถ้าอยากให้มีความแตกต่างตอนกระพริบ คืออยากให้ดับก็แค่หา Relay 12v มาใส่เพื่อตัดกระแสที่จะส่งไปให้หลอดไฟเลี้ยวแก้มข้างตอนเปิดไฟเลี้ยวโดยใช้ไฟจากไฟเลี้ยวมาขับ Relay ให้สับเพื่อหยุดป้อนไฟให้ มันก็จะดับ

วงจรนี้ใช้หลอดดวงเดียวคือหลอดเดิมของไฟแก้มหรือไฟเลี้ยวแต่จะใช้ไดโอด
เป็นสวิทซ์เมื่อเราเปิดไฟหรี่จะติด แต่เมื่อเราเปิดไฟเลี้ยวมันจะตัดให้ไฟเลี้ยวติดกระพริบแทน
เส้นสีแดงต่อจากไฟหรี่ขั้ว+
เส้นสีเขียวต่อจากไฟเลี้ยวขั้ว+
ส่วนขั้วลบทั้งไฟหรี่-ไฟเลี้ยว-หลอดไฟ ลงกราวด์ตัวถัง
คือตัดสายไฟเลี้ยวเส้นเดิมแล้วเอาวงจรนี้ต่อเข้าไปตามรูป

ปล... ข้อมูลนี้ป๋มก๊อปเขามาอีกทีนะคับ

ใครมีเวลาลองทำก่อนก้อทำดูนะครับ แล้วงัยก็โชว์ผลงานด้วยนะคับ

ลองทำดูคับไม่ยาก แต่ตอนนี้ผมยังไม่มีเวลา (เริ่มไม่ว่างแระ)

Attached File :

แก้ไขล่าสุดโดย เมื่อ ศุกร์, 7 พฤศจิกา 2008 12:59, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ได้รับคำขอบคุณจาก: pee carrimoroll curran Phetcharat Nung_Sodapop hlinturbo myoatty57 bangnum padonzzz jagkrapongVilaikaew

oat_28

เข้าร่วม: 01 ตุลา 2008
ตอบ: 2690

ครอบครัว ES

ได้รับคำขอบคุณ: 772
ให้คำขอบคุณ: 30

ปี: 2002

ศุกร์, 7 พฤศจิกา 2008 12:58 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ดูทำไมยาก แต่ถ้าต่อสายผิดระวัง ไฟช็อตน่ะคับ

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

ศุกร์, 7 พฤศจิกา 2008 13:01 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

oat_28 พิมพ์ว่า:

ดูทำไมยาก แต่ถ้าต่อสายผิดระวัง ไฟช็อตน่ะคับ

ขอบคุงครับ

ถ้าช๊อตก็น่าจะไม่ติด แต่ฟิวส์จะขาดครับ ต้องเปลี่ยนฟิวส์ใหม่

tonTON

เข้าร่วม: 01 ตุลา 2008
ตอบ: 468

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 324
ให้คำขอบคุณ: 463

ที่อยู่: RSZ
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)

ศุกร์, 7 พฤศจิกา 2008 13:06 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

PongpanG พิมพ์ว่า:

วิธีการตามพี่ป๋องเลยครับ

- ส่วนพาร์ทสำหรับคนที่โสนจาย (หามาอีกทีเหมือนกาน จากบ้านเก่า)

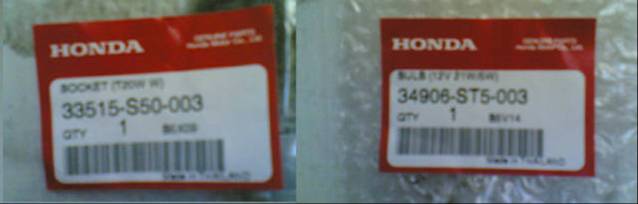

ขั้วหลอด 171 บาท/ตัว Part no.# 33515-S50-003 ( 171x2+vat7% = 366.- )
หลอด 58 บาท/หลอด Part no.# 34906-ST5-003 ( 58x2+vat7% = 124.- )

นำตัวอย่างไปซื้อข้างนอกน่าจะถูกก่า

Attached File :

ได้รับคำขอบคุณจาก: carrimoroll ae Bonuses01 hua-hin29 Concept_ES myoatty57 Phetcharat padonzzz Saharat4to jagkrapongVilaikaew

ES21_fatboy

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1563

ครอบครัว ES

ได้รับคำขอบคุณ: 11901
ให้คำขอบคุณ: 4229

ที่อยู่: วงแหวนอุตสาหกรรม
ปี: 2004
สี: น้ำเงิน วิวิด (มุก) (B-502P)

ศุกร์, 7 พฤศจิกา 2008 13:54 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

แหล่มเรยยยย ข้อมูลครับ แผนผัง รูปประกอบ พาร์ทนัมเบอร์

เปงประโยชน์กะเพื่อนเพื่อนที่อยากทำมากเรยยยคับ

kingFD

เข้าร่วม: 04 ตุลา 2008
ตอบ: 155

มือใหม่หัดขับ

ได้รับคำขอบคุณ: 14
ให้คำขอบคุณ: 0

ศุกร์, 7 พฤศจิกา 2008 20:55 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

ลองทำกันเองบ้างก้อดีครับพี่น้อง ผมจะได้ไม่เหนื่อย ต่อไฟท้ายบ่อยๆ ตอนใช้บัดกรีคว้านรูนี่แหละ
ผมจะเป็นมะเร็งเอาได้ ข้อควรระวังการใช้ไดโอดมันมีอยู่นะครับ คือถ้าใช้ไปนานๆมันจะกรอบและช๊อตได้ ผมถอดทิ้งให้มาหลายคันแล้ว ถ้าเป็นไฟหรี่ข้างแนะนำเจาะหลอดเพิ่มอีก1หลอดดีกว่า
ส่วนการทำไฟเลี้ยวหน้าให้ติดนั้น ถ้าเป็น01-03 ให้หาขั้วซิตี้ตัวแรกหรือไม่ก้อ อีซูซุดีแม็คมาใช้ จะดีกว่า ถ้าเป็ฯตาเหยี่ยว ละก้อเบิกขั้วไฟท้ายเบรคท้ายมาใส่ได้ครับ ส่วนหลอดสองไส้สีส้ม ก้อพอจะมีขายแถวๆคลองถมเซ็นเตอร์ สงสัยโทรมาสอบถามได้ ยินดีอธิบายครับ

ได้รับคำขอบคุณจาก: boyboom_16 myoatty57 WarHighways

ES21_fatboy

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1563

ครอบครัว ES

ศุกร์, 7 พฤศจิกา 2008 23:28 - ไฟเลี้ยวข้าง + ไฟเบรก 4 ดวง

kingFD พิมพ์ว่า:

พี่คิงใจดีจัง :D :D
