ติดตั้ง Zd Honda es ปี 2001-2003 ในกล่องประกอบด้วยจอมอนิเตอร์/ตัวกล่องคอลโทน/ตัวเซนเซอร์หม้อน้ำกัยน้ำมันเครื่อง/สายลิงค์จากจอZDไปกล่องคอลโทล/สายไฟและสายสัญญาณสีเหลืองของตัวคอลโทน

เริ่มจากการต่อสายสัญญาณเรียบร้อย/หาจุดติด zd
ทำการต่อสายไฟจาก battery12V/IGN/GND ต่อบริเวณคอพวงมาลัย
-สายสีแดงจากกล่องZD ต่อกับสายไฟแบตใต้คอพวงมาลัยเส้นสี ขาวล้วน
-สายสีขาวจากกล่อง ZD ไป GIN ใต้คอเส้นสี ดำ/เหลือง
-สายสีเหลืองจากกล่อง ZD ไป ILM (ไฟหรี่กรณีให้จอZDติดตอนเปิดไฟหรี่)จากเก็กเก็บเหรียญใกล้ที่จุดบุหรี่. ##หมายเหตุถ้าอยากให้จอZDติดทุกครั้งที่สตาร์โดยที่ไม่ต้องเปิดไฟหรี่ให้เปลี่ยนไปต่อสายSes ACC สายสีขาว/แดงใต้คอพวงมาลัยมันก็จะติดทุกครั้วทีเราสตาร์ท

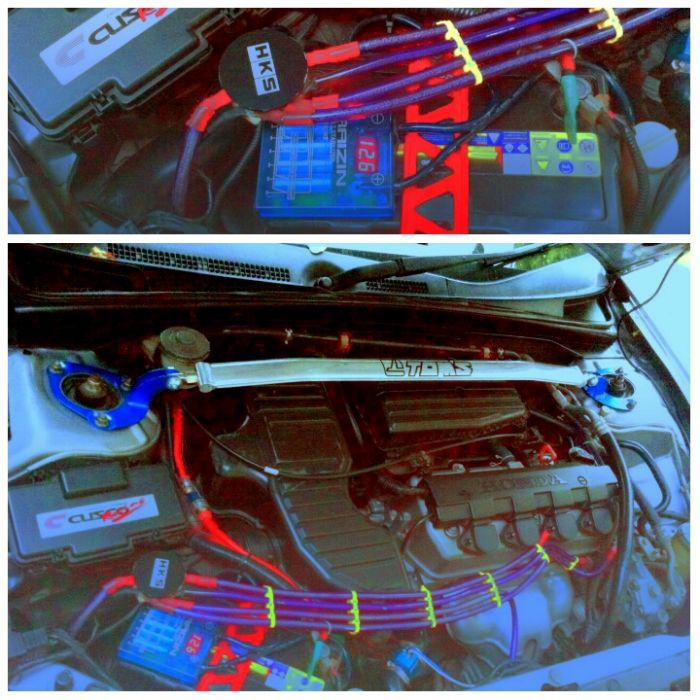

-สายสีดำจากกล่องZD ลงกราวตัวถังรถ

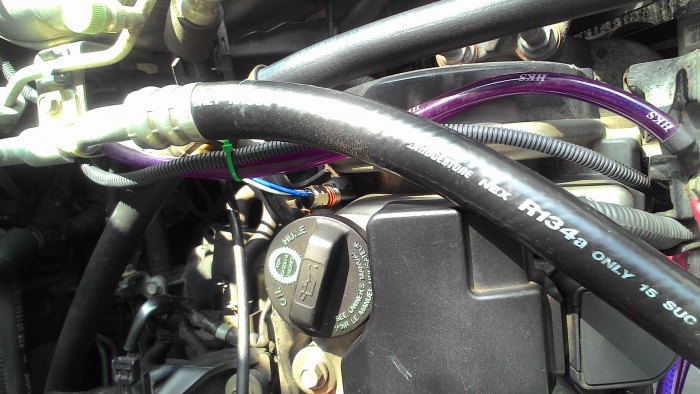

- ช่องทางออกสายเซนเซอร์อุณภูมิหม้อน้ำกับน้ำมันเครื่อง
- ทำการตัดท่อยาง/ติดตั้งอแดปเตอร์หม้อน้ำน้ำมันเครื่อง
ขอข้ามเรื่องการต่ออแดปเตอร์น้ำมันเครื่อง
- ทำการต่อสายเซนเซอร์ RPM กับ SPEED เข้ากับกล่อง
กล่อง Ecu อยู่ด้านหลังเก๊ะฝังคนนั่ง
นำสายสัญญาณช่อง SPEED ที่กล่องคอลโทล Zd ไปที่ปลั๊ก A ของกล่อง ECU ต่อเข้ากับ สายสีขาว/เขียว ทำการปลอกสายพันสกอตเทปให้เรียบร้อย
ต่อไปนำสายสัญญาณช่อง RPM จากกล่องคอลโทล Zd ไปที่ปลั๊ก E ของกล่อง Ecu ต่อเข้ากับสาย สีนำ้เงิน ปลอกสายพันสกอตเทปให้เรียบร้อย

เสร็จเรียบร้อยลองเทส(ต้องขออภัยถ้าบอกไม่ละเอียดและตัดบางขั้นตอนไป)

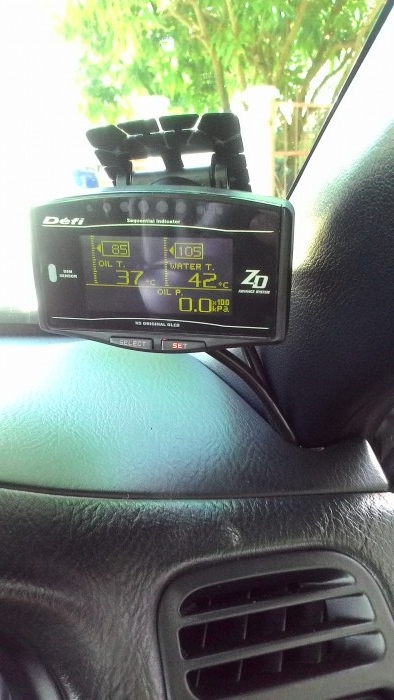

ZD พระเอกงานนี้

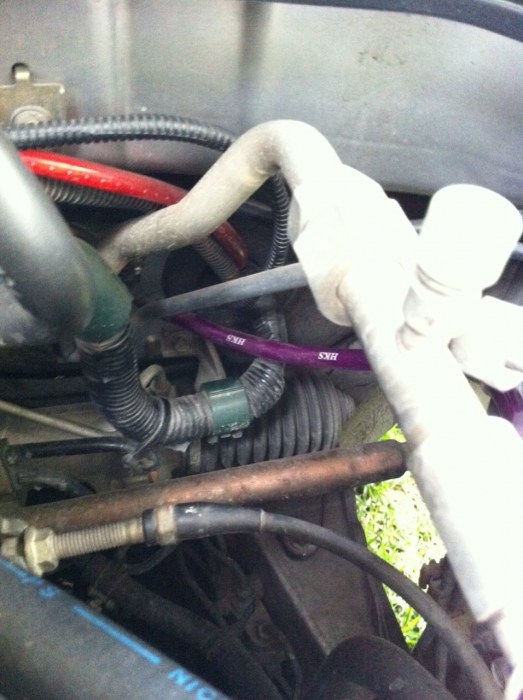

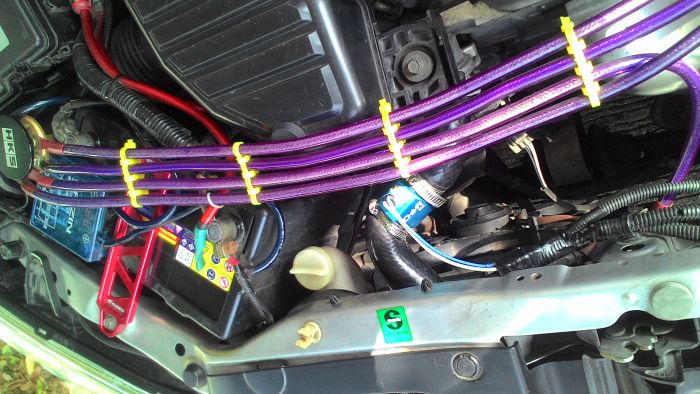

ช่องทางออกสายเซนเซอร์หม้อน้ำ/น้ำมันเครื่อง

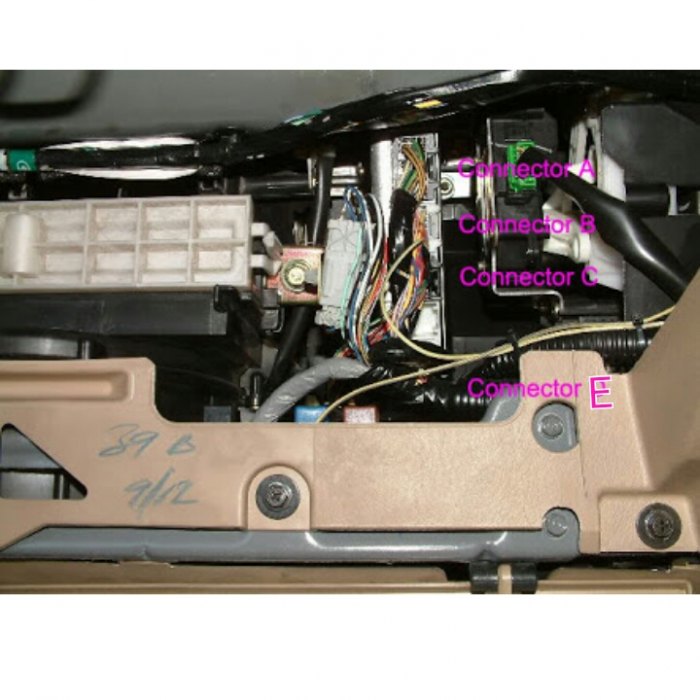

กล่องEcuด้านหลังเก๊ฝั่งคนนั่ง

Connector E สายน้ำเงินล้วน(วัดรอบเครื่ิงยนต์)

Attached File :

เพิ่ม

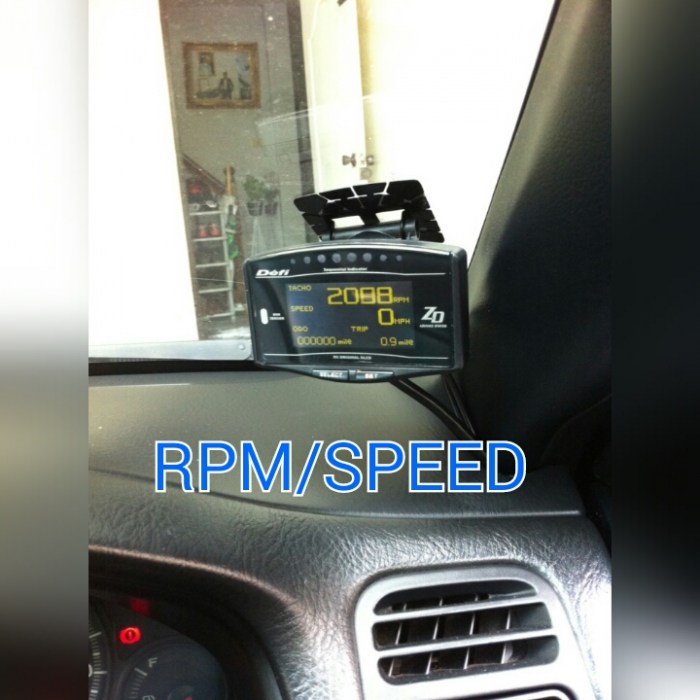

รอบเครื่องกับสปีด

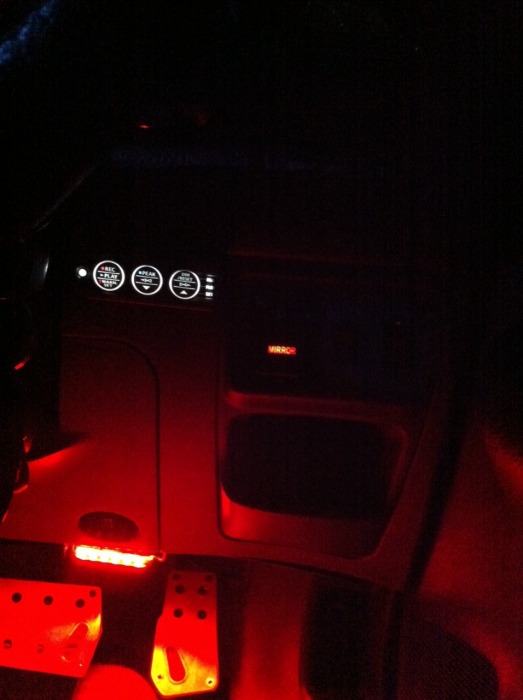

รีโมทควบคุม Zd

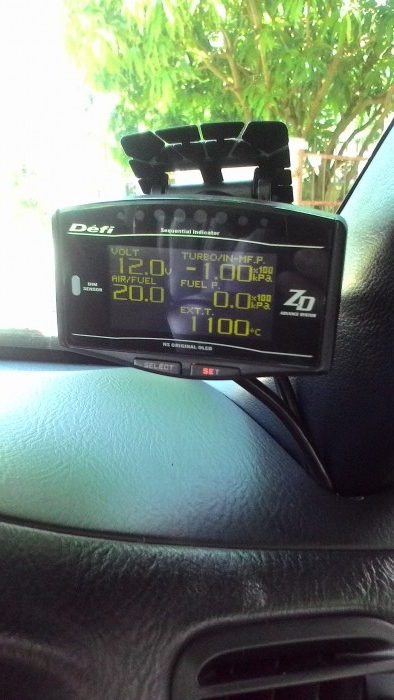

กำลังไฟแบตเตรี่

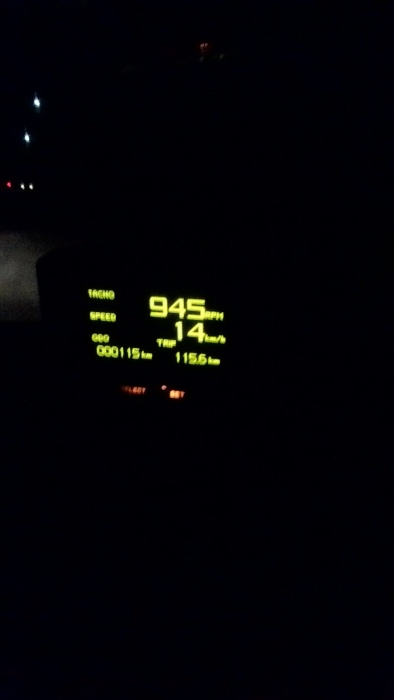

Speed&Rpm

ความรู้ล้วนๆ

สุดยอด ความรู้

วัดน้ำมันเครื่องนี่วัดอะไรหรอคับแล้วต่อมาจาดจุดไหนคับขอรูปหน่อยคับ

Attached File :

Attached File :

Attached File :

up up..

จัดมาเท่าไหร่ครับ

Speedขึ้นตรงกับไมล์รถไหมครับ มีรวนไหม

ขอดูรูปที่กล่องคอนโทรล ตรงสปีดกับวัดรอบได้ไหมครับ จะดูว่าต่อมายังไงครับ

สปีดไม่ขึ้นต่อตรไหนครั

..
ความรู้ๆ

รับติดมั้ยคร๊าบบ

อยากรู้ว่าสายสปีดต่อเข้าตรงไหนพอจะมีรูปให้ดูไหมคับ
