อันสืบเนื่องมาจาก ผมได้ออกแบบวงจรระบบ AUTO SPEED LOCK สำหรับไว้ใช้กับรถที่ยังไม่มีระบบล๊อคประตูรถอัตโนมัติ ที่มีใช้กันในรถรุ่นใหม่ๆ ที่กำหนดความเร็วของรถเมื่อมีการขับรถเคลื่อนที่ออกไป แล้วให้ระบบล๊อคประตูรถทำงานล๊อคประตูรถให้ โดยไม่ต้องไปกดล๊อคประตูรถเอง หรือใช้รีโมทกดล๊อค/อันล๊อค

เนื่องจากรถบางรุ่นที่ไม่ได้ติดตั้งมาจากโรงงาน หรือรุ่นรุ่นเก่าๆที่ยังใช้แค่ระบบ central lock แบบธรรมดา และใช้มือกด Lock/unlock หรือไปติดตั้งระบบป้องกันขโมยที่มีรีระบบ Lock/unlock ใช้กับรีโมทให้ แต่นั้นไม่ใช่ระบบ Auto Lock
ดังนั้นผมจึงออกแบบวงจร Auto speed lock มาเสริมให้กับระบบ central lock ดังกล่าวได้ใช้งานแบบรถรุ่นใหม่ๆ

รายละเอียดการทำงานของ ระบบ Auto speed lock มีเคร่าๆตามนี้
สามารนำไปใช้งานกับรถทุกรุ่น ทั้งปิคอัพและรถเก๋ง โดยไม่มีการตัดต่อสายไฟจากวงจรใดที่ติดจั้งมาก่อน ไม่ว่าจะเป็การติดตั้งระบบรีโมทเครื่องป้องกันขโมยเพิ่มเติมภายหลังจากระบบเดิม ยกเว้นเพียงจุดเดียวที่จะตัดก็ได้ไม่ตัดก็ได้ คือสายไฟที่ต่อไปยังตัวมอเตอร์ล๊อค ที่เป็นชุด central lock ที่ติดตั้งอยู่ที่แผงประตูรถด้านขวาคนขับ เพื่ออาศัยการใช้ทำงานร่วมกันกับระบบเดิม โดยมีวงจรที่ทำหน้าที่สลับตัดต่อสายไฟสองเส้นนั้น ให้เข้ากับระบบเดิมหลังจากที่ระบบ Auto speed lock ทำงานในจังหวะ LOCK/UNLOCK ภายในไม่เกินสองวินาที หลังจากนั้นมันก็จะต่อสายไฟสองเส้นที่แยกออกมากลับไปไว้ในตำแหน่งเดิมของมอเตอร์ เพื่อให้ระบบเดิมได้ใช้งานได้ตามปกติ ไม่ว่าจะใช้รีโมทหรือกดล๊อคด้วยมือ

วงจร ชุดคิท Auto speed lock นี้จะทำงานโดยอาศัยความเร็วของรถในการเคลื่อนที่ครั้งแรก จะทำการล๊อคประตูรถให้ ตามแต่ผู้ใช้จะกำหนดว่าจะให้ทำงานที่ความเร็วเท่าใดในการล๊อคประตู แต่ปกติทั่วไปในรถรุ่นใหม่จะกำหนดระหว่าง 5-10 กม/ชม พอรถเคลื่อนที่นิดหน่อยก็ล๊อคประตูให้ หลังจากที่ระบบ Lock ทำงาน วงจรที่ทำหน้าที่ Lock ก็จะหยุดทำงาน จนกว่าจะมีการปลดล๊อคประตูรถด้วยมือหรือใช้รีโมท ก่อนที่จะมีการดับเครื่องยนต์ เพราะว่าการออกแบบผมกำหนดไว้ว่าเมื่อใดที่จะเลิกการใช้รถ และจะต้องดับเครื่องยนต์ เมื่อมีการดับเครื่องยนต์ วงจร Auto speed lock ก็จะทำการปลดล็อคประตูให้ทันที ( Unlock )

หมายความว่า หากเมื่อใดในระหว่างที่ยังไม่ดับเครื่องยนต์ เช่นจอดทำธุระเปิดประตูออกไปจากตัวรถแล้วกลับมาขับรถต่อไป ในจังหวะนี้เมื่อคนขับรถเปิดประตูออกไป ก็คือต้องมีการดึงปลดล๊อคประตูรถ (Unlock) ดังนั้นวงจร Auto speed lock จะได้รับสัญญาณการเปิดประตูรถ(Unlock) เพื่อรอจังหวะให้ระบบ Lock ทำงานทันที ที่มีการขับรถออกไปตามความเร็วที่กำหนดไว้

สำหรับการติดตั้งก็ไม่ยุ่งยากอะไรมาก เพียงหาสายสัญญาณพัลส์วัดความเร็วรถ ซึ่งต้องใช้เวลาบ้างเพื่อตรวจหาสายสัญญาณวัดความเร็วรถ ไม่จำเป็นต้องไปรือแผงหน้าปัทม์แดชบอร์ดเกจวัดความเร็วรถแต่อย่างใด เพียงไปเอาจากตรงชุดบ๊อคที่เสื้อเกียร์ ที่มีสายไฟวัดวามเร็วออกมาจากชัดสร้างสัญญาณพัลส์ สังเกตุได้ง่าย ก็หาสายไฟมาต่อพ่วงไปใช้ได้เลย ไม่ต้องกลัวว่ามีผลกับสัญญาณความเร็วเร็วรถของเดิม เพราะในวงจรมีการอินเตอร์เฟสสัญญาณทางอีเลคทรอนิคส์ไว้ ไม่ให้เป็นโหลดของสัญญาณลดความแรงของสัญญาณลงไป ยังคงเท่าเดิม กับชุดที่ต้องทำก็คือติดตั้งไมโครสวิชท์ ที่แขนก้านเหล็กเล็กๆที่ต่อจากตัวมอเตอร์ไปยังปุ่มกด ปิดเปิดล๊อค ที่แผงประตูด้านขวามือคนขับ ซึ่งเตรียมอุปกรณ์ไว้ให้แล้ว ติดตั้งง่าย ทุกขั้นตอนมีวิดีโอให้ดูแบบการติดตั้ง

ประเด็นสำคัญของวงจรนี้ผมได้ออกแบบมาเพื่อให้สามารถตรวจซ่อมเปลี่ยนอุปกรณ์พวกไอซีได้เอง เพราะทำแบบใช้ซ๊อคเก็ตขาไอซี สามารดึไอซีออกมาเปลี่ยนเองได้ ในกรณีที่วันข้างหน้าอาจจะมีการเสีย แต่ไม่ได้หมายความว่าเสียง่าย อาจจะใช้งานยาวนานเป็นปีๆก็ได้ ไม่ต้องกังวลว่าเสียแล้วต้องเสียค่าซ่อมอีก เปลี่ยนได้ด้วยตนเองมีมีปัญหา เพราะออกแบบมาให้ผู้นำไปใช้สามารถซ่อมเองได้ ก็เอามาแนะนำให้เพื่อนๆที่สนใจ หากมีท่านใดสนใจก็สั่งจองไว้ เพราะผมไม่ได้ทำเพื่อการค้าอะไร จริงแล้วผมได้เข้าไปตอบกระทู้ในคลับ ยาริคลับไทยแลนด์เรื่องระบบล๊อคประตูอัตโนมัต ให้กับสมาชิกที่ตั้งกระทู้ถาม ในห้อง DIY ก็เป็นที่มาในการสร้างออกแบบวงจรนี้ และขณะนี้ก็มีผู้สนใจสั่งจองกันพอสมควร ที่ให้สั่งจองเพราะว่าต้องการทราบจำนวนผู้ที่สนใจว่ามีจำนวนเท่าใด เพราะต้องสั่งทำปริ้นซบอร์ดของวงจร หากทำน้อยก็แพง หากมีมากก็ถูก ทำให้ต้นทุนในการประกอบถูกลง เพราะไมได้ทำมาขาย ทำเพืิ่อเพื่อนๆสมาชิกในชมรมที่ผมเป็นสมาชิกอยู่เท่านั้น และยังมีการออกแบบวงจรไว้หลายอย่างเพื่อเพื่อนๆสมาชิก ในโปรเจ็คต่อไป เป็นการออกแบบวงจรเครื่องป้องกันขโมย คอนโทรลการทำงานของเครื่องยนต์รถผ่านโทรศัพท์มือถือ และโทรศัพทั่วไป ซึ่งได้ผ่านการทดลองไปหลายภาดส่วนที่สำคัญของวงจรไปแล้ว เหลือเพียงเข้าไปอินเตอร์เฟสกับกล่องสมองกล ECU เพื่อสั่งไม่ให้สัญญาณที่ ECU ส่งสัญญาณไปควบคุมการทำงานของเครื่องยนต์

ก็มาบอกเล่าเก้าสิบสิบเอ็ด สำหรับเพื่อนๆสมาชิกที่สนใจในการนำไปเสริมให้กับรถที่ยังไม่มีระบบ Auto speed lock ได้ใช้กันในราคาที่ไม่แพง เพราะคิดราคาแค่เงินที่ลงทุนในการซื้ออุปกรณ์อะไหล่ทางอีเลคโทรนิคส์มาทดลองประกอบใช้หลายรูปแบบ เพื่อให้ได้วงจรที่ทำงานได้สมบูรณ์ ก็หมดไปกับค่าอะไหล่ในการทดลองพอสมควร ก็จะประกอบให้สำหรับผู้ที่สั่งจอง หลังจากนั้นก็จะไม่ประกอบอีก เพราะไม่มีเวลามานั่งประกอบ และมีงานประจำทำอยู่

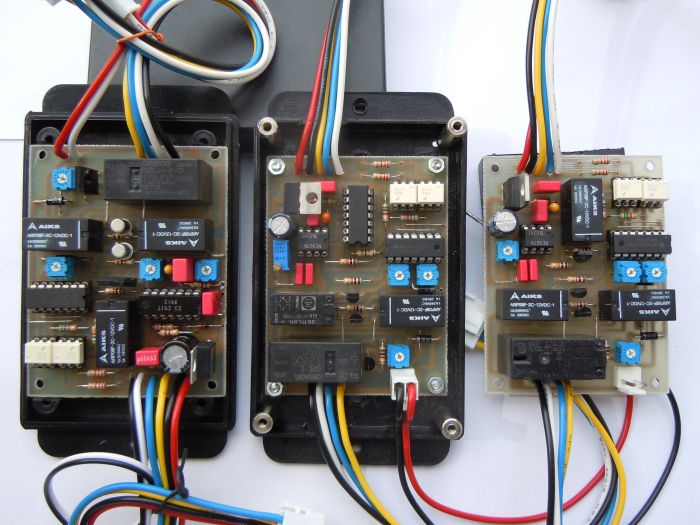

รูปแบบที่ประกอบแล้ว

ก็มีคลิปวิดีโอการทำงานของวงจร Auto speed lock มาให้ดูการทำงานของมัน หลังจากที่ผมได้ประกอบลงกล่องและเอามาทดลองติดตั้งใช้กับรถนิสสันโฟว์วีล เพื่อทดสอบการทำงานของมัน

สนใจครับ ราคาประมาณเท่าไหร่ครับ

ราคาประมาณ 1200 บาท ดูจำนวนผู้สั่งทำเป็นตัวกำหนดราคา มีคนสนใจสั่งทำเพิ่มก็จะูถูกลงเพราะต้นทุนในการซื้ออุปกรณ์อาหลั่ยพวกอีเลคทรอนิคส์ กล่อง สายไฟหัวคอนเน็คเตอร์ ไอซีและทรานซิสเตอร์ ตัวรีเรย์และแผ่นปริ้นซ์ที่สังให้โรงงานทำแผ่นปริ้นผลิต หากทำมากก็ราคาูก ทำน้อยก็แพง เพราะเป็นแผ่นปริ้นซ์แบบสามเรเยอร์ และผลิตออกมาเพื่อให้เพื่อนๆที่เป็นสมาชิกเอาไปประกอบทำเองได้ด้วยเป็นชุดคิท ราคาก็จะูกลงครับ
ดูตัวอย่างแผ่นปริ้นซ์ ที่ทำแบบเรเยอร์เดียวในการทดลองประกอบวงจรเพื่อทดสอบการทำงาน ของจริงดีกว่านี้ มีตำแหน่งรูปวางอุปกรณ์ไว้บนแผ่นปริ้นซ์ให้ สดวกในการประกอบใช้เอง

ตัวอย่างแผ่นปริ้นซ์ต้นแบบ ของจริงได้แก้ไขให้ดีกว่านี้แล้ว

สนใจครับ เอาด้วยครับ

เอาด้วยครับ เย้

เอ้าเงียบไปเลย!!!!!! up up up รออยู่นะครับ

ขณะนี้รอแผ่นปริ้ซ์บอร์ดที่สั่งทำ เพราะมีสมาชิกหลายท่านที่ Yaris club สั่งจองยี่สิบกว่าท่าน และที่อื่นอีก ก็จะเริ่มลงมือประกอบประมาณกลางอทิตย์หน้าตามจำนวนผู้สั่งจองครับ สำหรับชุดต้นแบบขณะนี้ได้ทำการติดตั้งใช้งานอยู่ทุกวัน เพื่อทดสองการใช้งาน ก็ใช้งานได้ดีเหมือนรถรุ่นใหม่ๆที่เขาใช้กัน......srithanon

พร้อมเมื่อไรบอกครับ จะโอนตังให้. 088-5616396 ครับ

ติดตั้งให้ด้วยไหมครับติดเองไม่เป็น

สำหรับการติดตั้งให้ด้วยนั้น คงจะนัดเป็นวันหยุดให้นะครับ

รอครับ

ต้องขออภัยเพื่อนๆสมาชิกด้วย เนื่องจากมีปัญหาเรื่องโปรแกรมที่ใช้เขียนลายปริ้น ระหว่างของผมกับทางโรงงานที่ผลิตแผ่นปริ้น มันคนละโปรแกรม ทำให้มีปัญหาที่จะเรียกไฟล์ภาพลายปริ้น พิมออกมาเำื่อเข้ากระบวนการผลิต มีขนาดรูเสียบตัวอุปกรณ์ไม่ตรง โดยเฉพาะตัว IC ทำให้เสียเวลา เลยเอามาทำที่แห่งใหม่ ที่ไม่จำเป็นต้องเข้าโปรแรม เพียงทำแผ่นลายปริ้นซ์บนแผ่นฟีลม์หรือกระดาษไข ให้เท่าขนาดของจริงก็ทำได้เลย ผมก็เอาไปทำที่ร้านนี้เป็นแผ่นปริ้นซ์ต้นแบบ งานออกมาไม่ปราณีต ขอบลายวงจรไม่คม เหมือนกับที่โรงงานเพื่อนผมที่อ้อมน้อย เป็นโรงงานผลิตมาตรฐาน ทำพวกเมนบอร์ดคอมพิวเตอร์

สรุปว่าอีกหนึ่งอาทิตย์จะทยอยประกอบแล้วครับ รออีกนิดครับ ขอบคุณทุกท่านที่สนใจ.....srithanon

เอาด้วยครับ

ติดตั้งให้ด้วย สนใจครับ รอๆๆครับ

ช่วงนี้กำลังเริ่มลงมือประกอบอุปกรณ์อีเลคโทรนิคส์ลงบนแ่นปริ้นซ์ ไปเรื่อยๆตามจำนวนท่านที่สั่งไว้และเพื่อไว้บางเล็กน้อยสำหรับท่านที่สนใจ เนื่องจากแผ่นปริ้นซ์สั่งทำสำหรับเพื่อนๆสมาชิกที่สนใจสั่งจองนำไปใช้งานเท่านั้น ขอบคุณครับ ....srithanon

ทำถึงไหนแล้วคร้าบ

ขณะนี้กำลังประกอบอุปกรณ์ลงบนแผ่นปริ้นซ์ และเมื่อประกอบเสร็จก็จะทำการทดสอบการทำงานของวงจรด้วยเครื่องมืออีเลคโทรนิคส์ และติดตั้งทดสอบใช้งานจริง หลังจากนั้นก็จะประกอบเข้ากับตัวกล่อง ส่งไปให้ตามจำนวนผู้สั่งจอง ประมาณสามสิบชุดในเบื้องต้น คาดว่าปลายเดือนคงจะทยอยส่งไปให้ผู้จองครับ......srithanon

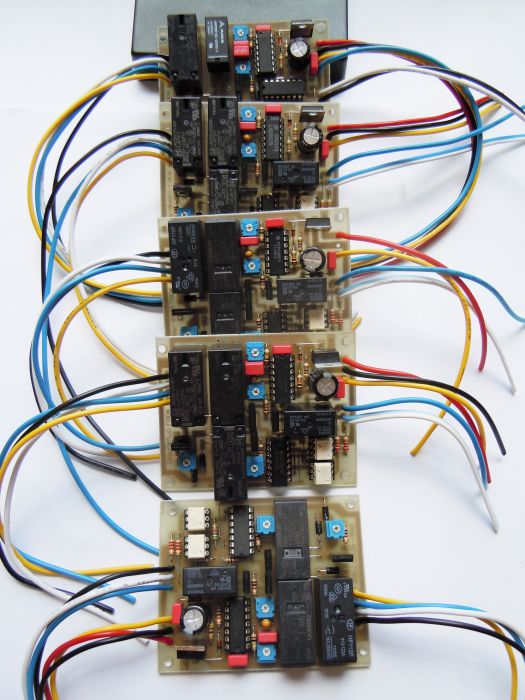

รูปอุปกรณ์ที่ประกอบลงบนแผ่นปริ้นซ์ของจริง ขนาด 8X6.3 ซม

มีรูปแบบสองแบบ แบบที่เห็นเป็นแบบแรก ส่วนแบบที่สองจะโพสมาให้ดูภายหลังครับ

ก็เข้ามาแจ้งความคืบหน้าเรื่องการประกอบอุปกรณ์ลงบนแผ่นปริ้นบอร์ด ตามจำนวนที่ท่านสมาชิกที่สนใจสั่งไว้ เหลือรอลงประกอบลงกล่อง และทำการทดสอบการทำงานของวงจรด้วยเครื่องมืออีเลคโทรนิคส์ และถอดไปทดลองใช้งานจริงในรถ คาดว่าสิ้นเดือนนี้จะทำการติดตั้งในรถโตโยต้ายาริสรุ่น G ที่เพื่อนสมาชิกที่นั้นสั่งจองและให้โทรนัดมาติดตั้ง และจะทำการถ่ายทำคลิปวิดิโอการติดตั้ง ให้กับท่านที่นำไปติดตั้งเอง เพื่อให้ง่ายความสะดวกในการติดตั้ง ก็มีภาพแผ่นปริ้นซ์จริงที่รอประกอบลงกล่อง ซึ่งที่ตัวกล่องจะทำเป็นปลั๊กเสีบบตัวเดียว แบบ DB ของคอมพิงเตอร์ เพื่อความสวยงาม.......srithnon

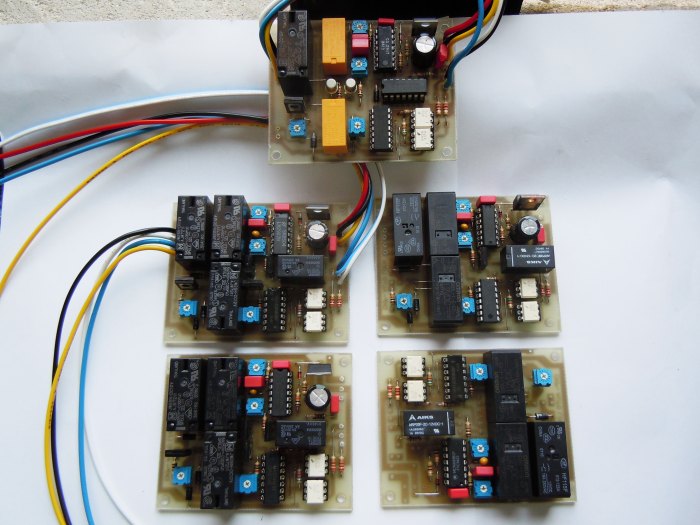

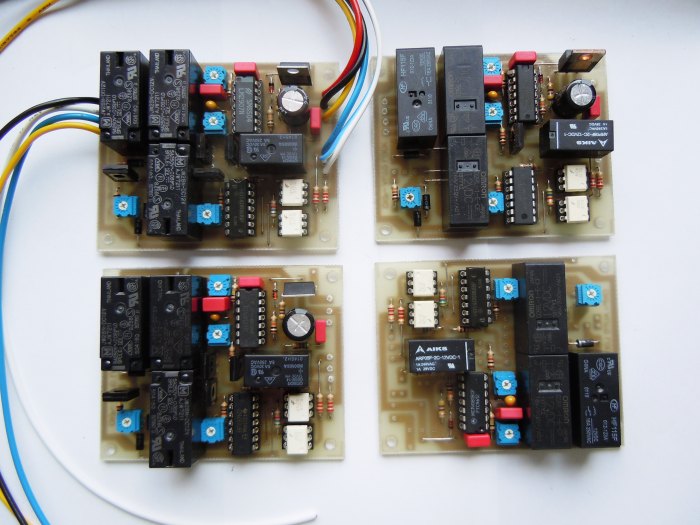

ส่วนหนึ่งที่ประกอบอุปกรณ์ลงบนแผ่นปรริ้นซ์ รอประกอบลงกล่อง

ผมรู้จักโรงงานรับประกอบบอร์ดอิเล็คทรอนิกส์อยู่นะครับ ราคาไม่แพงมาก ประกอบจำนวนน้อย (ประมาณ 100 บอร์ด) ได้ครับ

สนใจสอบถามได้นะครับ

สนใจด้วยคนครับ

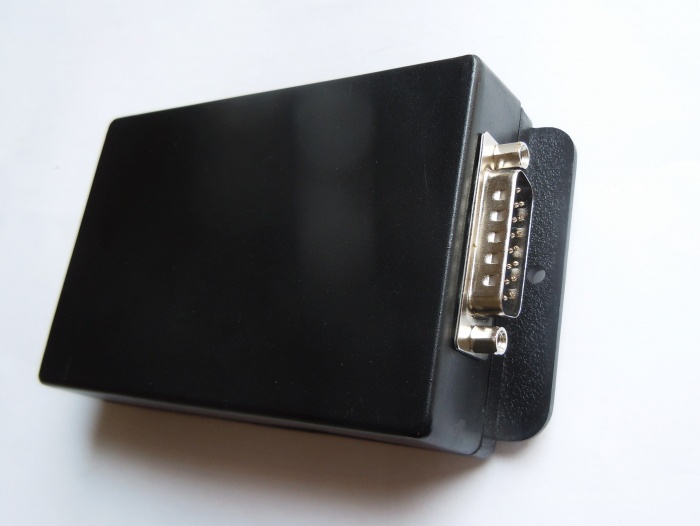

ส่งภาพรูปกล่อง Automatic door locking system ( Auto speed lock) มาให้ดูเป็นตัวอย่างครับ

กล่องตัวอย่างที่ใช้
