รบกวนอีกเรื่องครับ

รบกวนอีกเรื่องครับ

vml-engine

เข้าร่วม: 29 สิงหา 2009
ตอบ: 16

น้องใหม่

ได้รับคำขอบคุณ: 0
ให้คำขอบคุณ: 0

พุธ, 7 ตุลา 2009 09:02 - รบกวนอีกเรื่องครับ

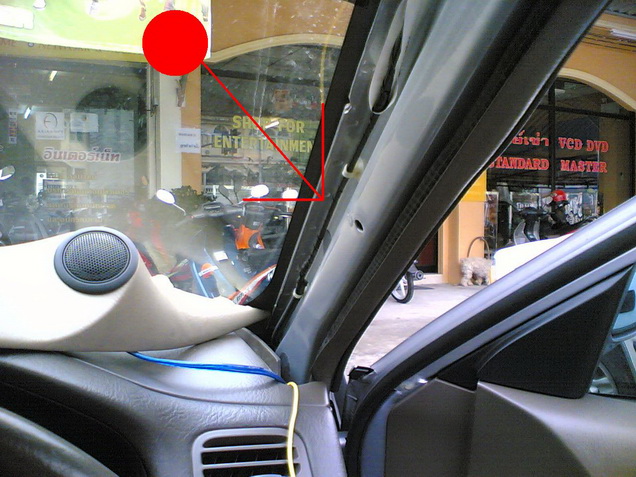

สายไฟที่อยู่ตรงเสาหน้าด้านคนขับ มีเทปสีดำพันอยู่ ไม่ทราบว่าเป็นไฟของอะไรครับ เห็นมี2เส้น ไม่รู้ว่าอันไหนขั้วอะไร พอดีว่าจะทำไฟส่องเท้าครับผม จากกระทู้เก่าๆนั้น รูปไม่ขึ้นแล้วอะครับ รบกวนด้วยนะครับ กลัวผิดพลาดแล้วจะพังเอาง่ายๆ ขอบคุณครับ

Attached File :

vml-engine

เข้าร่วม: 29 สิงหา 2009
ตอบ: 16

น้องใหม่

ได้รับคำขอบคุณ: 0
ให้คำขอบคุณ: 0

พุธ, 7 ตุลา 2009 09:03 - รบกวนอีกเรื่องครับ

ขออนุญาตเจ้าของรูปด้วยนะครับ

Lee_ES_turbo

เข้าร่วม: 02 ตุลา 2008
ตอบ: 4446

ครอบครัว ES

ได้รับคำขอบคุณ: 8088
ให้คำขอบคุณ: 5249

ปี: 2004

พุธ, 7 ตุลา 2009 09:11 - รบกวนอีกเรื่องครับ

น่าจะเป็นสายไฟตรงกระจกมองหลังนะคับ ที่ไว้ดูแผนที่หรือดูไรเวลามืดๆหรือสาวๆไว้แต่งหน้าอ่ะคับ อิอิ

kunshybeer08

เข้าร่วม: 02 ตุลา 2008
ตอบ: 914

ครอบครัว ES

ได้รับคำขอบคุณ: 1063
ให้คำขอบคุณ: 1702

ปี: 2004
สี: ขาว ทาฟเฟต้า (NH-578)

พุธ, 7 ตุลา 2009 09:55 - รบกวนอีกเรื่องครับ

ถ้าไม่พลาดนะครับ มีสายไฟอยู่ 3 เส้นถ้าจำไม่ผิด
1.สายไฟสีเขียวแดง มาจาก limit sw. ที่ประตู (เวลาเปิดประตูรถไฟเพดานติดอ่ะครับ)
2.ขาวฟ้าเป็นไฟ 12 V.ครับ
3.สายไฟเส้นสีเทา น่าจะไปที่ไฟส่องแผนที่ ( ตรงกระจกมองหลัง )

ผิดพลาดประการใด ต้องขออภัย

แก้ไขล่าสุดโดย เมื่อ พุธ, 7 ตุลา 2009 12:34, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ได้รับคำขอบคุณจาก: kaorjang thebump

psYchosis

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2535

Moderator

ได้รับคำขอบคุณ: 9747
ให้คำขอบคุณ: 4367

ที่อยู่: ลาดกระบัง
ปี: 2003

พุธ, 7 ตุลา 2009 10:12 - รบกวนอีกเรื่องครับ

kunshybeer08 พิมพ์ว่า:

ถ้าไม่พลาดนะครับ มีสายไฟอยู่ 3 เส้นถ้าจำไม่ผิด
1.สายไฟสีเขียวแดง มาจาก limit sw. ที่ประตู (เวลาเปิดประตูรถไฟเพดานติดอ่ะครับ)
2.ขาวน้ำเงินเป็นไฟ 12 V.ครับ
3.สายไฟเส้นสีเทา น่าจะไปที่ไฟส่องแผนที่ ( ตรงกระจกมองหลัง )

ผิดพลาดประการใด ต้องขออภัย

ผมว่า น่ามีแค่ 2 เส้นนะ ที่เห็นว่ามันมี 3 เพราะอีกอันเป็นเส้นพลาสติกเฉยๆ
1.เป็นไฟบวก 12V
2.สายกราวด์ของไฟเพดาน

สีของสาย ตามกระทู้ DIY นี้ เขาว่าไว้ตามนี้ พอดีผมไม่ได้เอาวงจรมาเลย ขออ้างอิงของคุณ บาส
http://www.civicesgroup.com/forum/topic87

อ้างอิงจาก:

สาย ขาว/ฟ้า เป็นไฟบวก
สาย เขียว/แดง เป็นไฟลบ

ส่วนไฟอ่านแผนที่ มันก็เอาสายเส้นที่ 1. ไปใช้งาน แล้วมันก็อาศัยลงกราวด์ที่ตัวถังของรถเอา เลยใช้สายแค่เส้นเดียว

ได้รับคำขอบคุณจาก: kaorjang thebump

yee_civic

ชื่อเล่น: ตี๋

เข้าร่วม: 11 พฤศจิกา 2008
ตอบ: 474

แซงซ้าย ปาดขวา

ได้รับคำขอบคุณ: 370
ให้คำขอบคุณ: 15

ที่อยู่: บางบัวทอง จ.นนทบุรี ,หมู่บ้านเสนานิคม 1
ปี: 2004
สี: ดำ ไนท์ฮอว์ก (B-92P)

พุธ, 7 ตุลา 2009 10:19 - รบกวนอีกเรื่องครับ

เก็บข้อมูลๆๆๆ

bandai_join

เข้าร่วม: 23 กุมภา 2009
ตอบ: 3754

ครอบครัว ES

ได้รับคำขอบคุณ: 6410
ให้คำขอบคุณ: 536

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)

พุธ, 7 ตุลา 2009 10:47 - รบกวนอีกเรื่องครับ

ถ้าจะต่อไฟส่องเท้า ก็ ตรงนั้นเลยครับ ผ่าเอา สายด้านในออกมา จะมี สาย 2 เส้น เอา สายไฟพ่วงจากตรงนี้ได้เลย ต่อให้ถูกขั้วนะ ครับ ไม่งั้น LED ไม่ติด

TOrunTO

ชื่อเล่น: โตโต้

เข้าร่วม: 30 กรกฎา 2009
ตอบ: 321

มีใบอนุญาตขับขี่

ได้รับคำขอบคุณ: 436
ให้คำขอบคุณ: 269

ที่อยู่: BANGKOK - LADPLAOW
ปี: 2004
สี: ดำ ไนท์ฮอว์ก (B-92P)

พุธ, 7 ตุลา 2009 12:05 - รบกวนอีกเรื่องครับ

ข้าน้อยขอดูดวิชาครับ

kunshybeer08

เข้าร่วม: 02 ตุลา 2008
ตอบ: 914

ครอบครัว ES

ได้รับคำขอบคุณ: 1063
ให้คำขอบคุณ: 1702

ปี: 2004
สี: ขาว ทาฟเฟต้า (NH-578)

พุธ, 7 ตุลา 2009 12:35 - รบกวนอีกเรื่องครับ

psYchosis พิมพ์ว่า:

kunshybeer08 พิมพ์ว่า:

อ้างอิงจาก:

สาย ขาว/ฟ้า เป็นไฟบวก
สาย เขียว/แดง เป็นไฟลบ

ขอบคุณครับพี่โอ๋ ที่ชี้ทางสว่างครับ คิดดูอีกที ช่ายเลยครับพีี่ ที่ไฟส่องแผนที่มันก็มี sw. on/off นิเนอะ
ก็เลยเอา 12 v.มาเส้นเดียวพอ อีกเส้นก็กราวน์ตัวถัง ฮิ ฮิ ไมเรื่องแค่นี้ผมคิดไม่ออกน่า....าา ผิดพลาดอย่างแรง ขอโทษ จขกท. ที่ให้ข้อมูลที่ผิดครับ คาราวะพี่โอ๋จริงๆ

black_boy

ชื่อเล่น: โบ๊ต

เข้าร่วม: 01 ตุลา 2008
ตอบ: 2031

นายทะเบียน

ได้รับคำขอบคุณ: 1969
ให้คำขอบคุณ: 706

ที่อยู่: ES อยู่ไหน ก็ที่นั่นแหล่ะ ที่อยู่ผม
ปี: 2005
สี: ดำ ไนท์ฮอว์ก (B-92P)

พุธ, 7 ตุลา 2009 17:10 - รบกวนอีกเรื่องครับ

มี2เส้นครับ

แนะนำค่อยๆปลอกสายนะครับ เพราะสายมันตึง ง่ายต่อการขาด

และถ้าต่อไฟส่องเท้าก็อาศัยสลับสายดูก็ได้ครับ
