จุดประสงค์ของการเดิน ground wire
-ซึงโดยปกติ อุปกรณ์ต่างๆในรถเราจะดึงไฟขัว - จากตัวถังรถยนต์ ซึงเป็นเหล็ก แต่การเดิน ground wire ซึ่งเป็นทองแดงมีการนำไฟฟ้าที่ดีกว่า ทำให้ลดความต้านทานทางไฟฟ้า
-----ผลที่ใด้
-แรงดันไฟฟ้ารถยนต์มีความเรียบมากขึ้น
-แรงดันไฟฟ้า "เฉลี่ย" เพิ่มสูงขึ้น
-อุปกรณ์ไฟฟ้าทุกชนิดทำงานเต็มประสิทธิภาพ
-แรงดันไฟฟ้าในการจุดระเบิดดีขึ้น การเผาไหมสมบูรณ์ยิ่งขึ้น
-รอบเครื่องยนต์ตอบสนองดีขึ้น
-ประหยัดนํ้ามัน
-เครื่องเสียงไม่วีดๆ
การ เผาไหม้ที่สมบูรณ์ขึ้น ทำให้ได้พลังงานมากขึ้นด้กำลังเพิ่มขึ้น กดคันเร่งเท่าเดิมได้ความเร็วเพิ่มขึ้นก็คือ การใช้เชื้อเพลิงได้อย่างคุ้มค่านั่นเอง

อุปกร์ในการทำ และ ราคา
*วัสดุ
- สายไฟทองแดงชุบเงิน 10mm-12mm เมตรละ 40-70 บาท ใช้ประมาน 6-7 เมตร (ในที่นี้ผมใช้ 7 เมตร)
- หางปลา ตามขนาดของสายไฟ ตัวละ 5 บาท
- ปลอกหุมหางปลา ตัวละ 2 บาท (ใช้ท่อหดแทนใด้ ถูกกว่าเยอะ แต่ไม่ค่อยสวย)
- เคเบิลทาย มัดละ 15-20 บาท
- เทอมินอล(จุดรวมกราว)อันนี้แล้วแต่ใครหาใด้แบบใหน วัสดุที่แนะนำ ทองแดง มิเนียม เหล็ก(ไล่ลำดับการนำไฟฟ้าจากมากไปหาน้อย)
*เครื่องมือ
- ประแจเบอร์10
- ปล๊อค เบอร์10
- คิมตัด
- คัดเตอร์
- ที่ยํ้าหางปลา ( ไม่มีก็ใช้ฆ้อนทุบเลย)

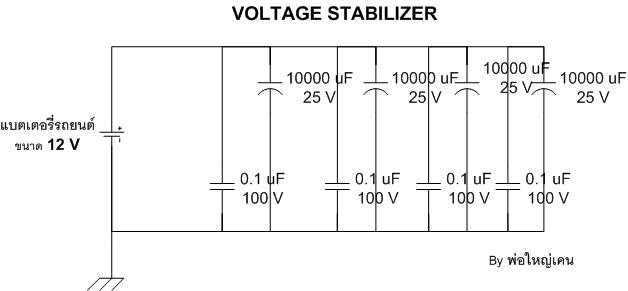

อะเพื่ออยากทำ วงจร Voltage Stabilizer

แต่ถ้าอยากให้มี led ก็ต่อขนาน วงจรไปเลย แต่อย่าลือ ต่อ R 200-500 โอม ไม่งันหลอดขาด

จะเพิ่ม ฟิว ก็ต่อที่ไฟ+ ก่อนเข้าวงจร

จุดต่อของ ground wire

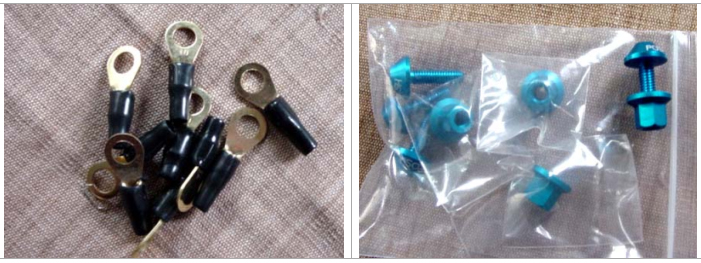

หางปลา ปลอกยาง และน๊อต

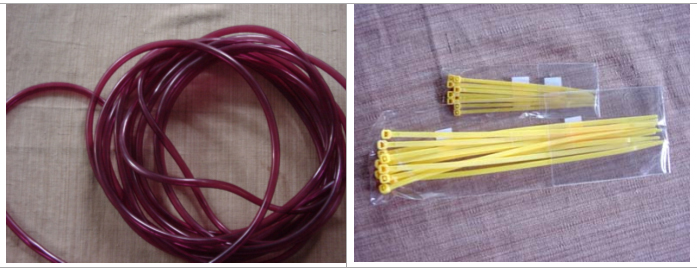

สายไฟ กับ เคเบิลทาย

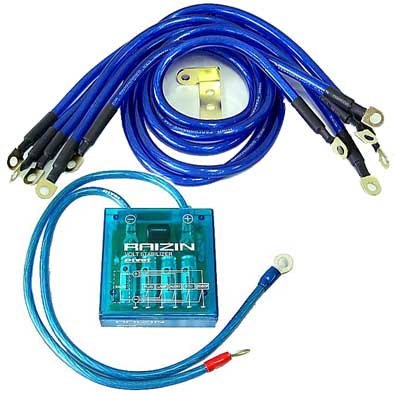

อุปกร์แบบสำเหร็จ

ต่อไปคือกราต่อชุด Ground Wire (ต้องขออภัยที่ในรูปต่อเสร็จแล้ว เพราะทำตอนกลางคืน)
จุดต่อที่ผมเดินก็มีดังนี้
1 เสื้อเกียร์
2 ฝาสูบ
3 เสื้อสูบ
4 คอมแอร์
5 ไดร์ช๊าต
6 ลิ้นปีกผีเสื้อ
7 คานหน้า
6 ห้องเครื่องด้านขวา
ึ7 ห้องเครื่องด้านหลัง
8 คอยไฟ

เริ่มเลยนะครับ อัดดับแรก
1 เราก็นำสายมาวัดแต่ละจุดและตัดสาย
2 ใส่ปลอกยางและเข้าหางปลา
3 ต่อจุด กราวโดยเริมจากจุดต่อแต่ละจุด
4 นำสายทั้งหมดมา ต่อที่ เทอมินอล
5 จัดสาย และรัด เคเบิลทาย

เสื้อเกียร์

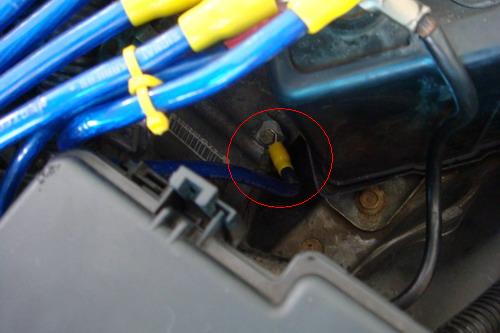

ห้องเครื่องด้านขวา

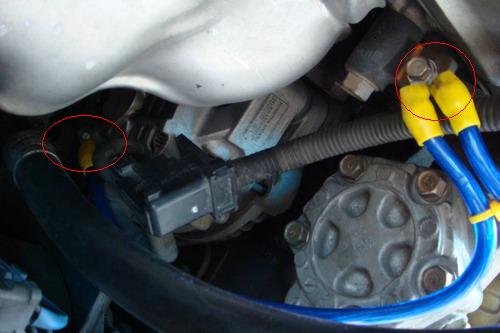

คอมแอร์ ไดร์ช๊าต

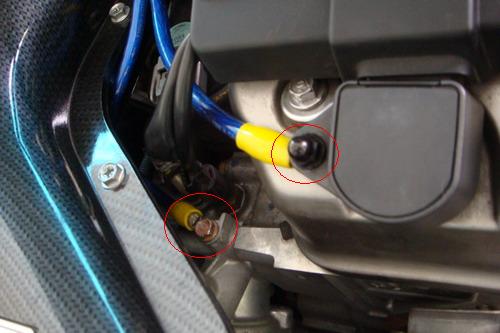

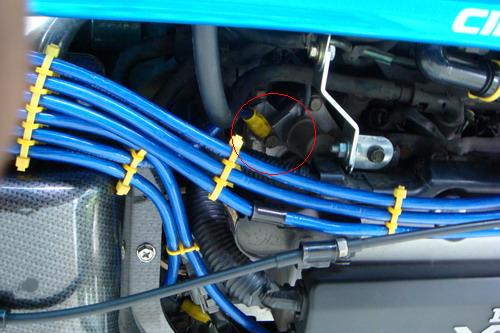

ฝาสูบ และ เสื้อสูบ

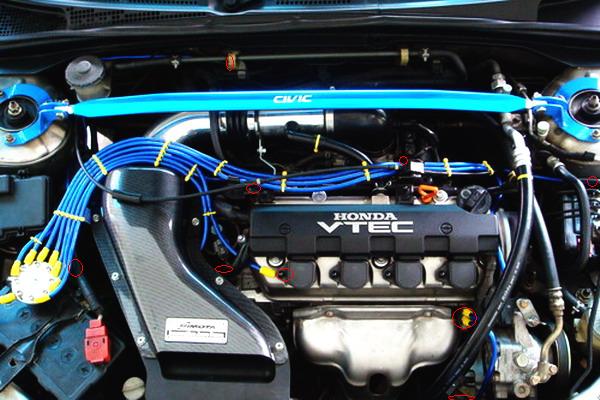

รูปจุดต่อโดยรวม

ต่อครับ......

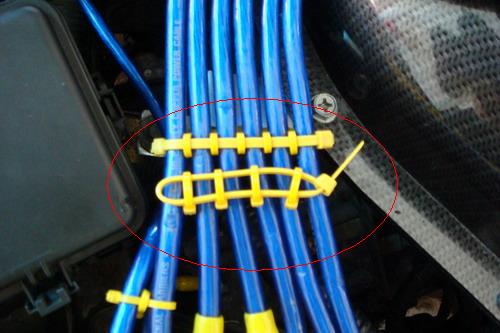

รูปแบบการรัดสาย

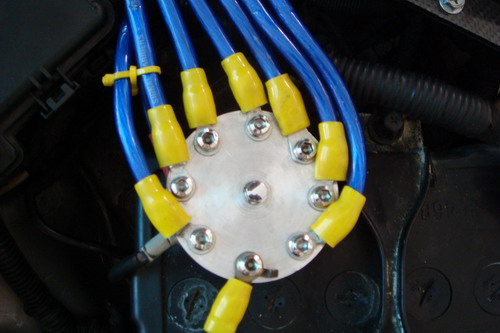

เทอมินอล

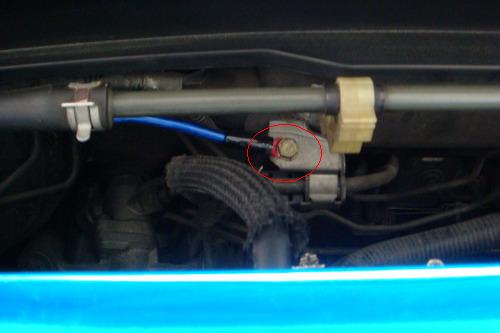

อันนี้ไม่แน่ใจ ว่า คอยไฟ หรือ รางหัวฉีด ( ใครทราบก็บอกหน่อยนะครับ )

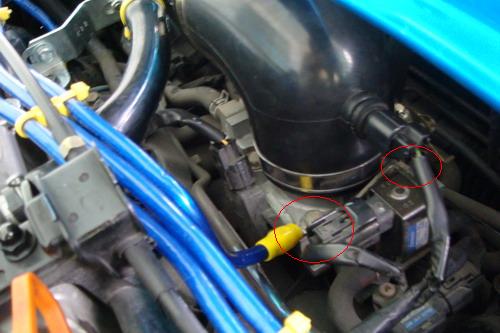

ลิ้นปีกผีเสื้อ ( ถ้าใช้กรองอากาศแบบเดิม ต้องต่ออีกจุดที่วงไว้ด้านหลัง)

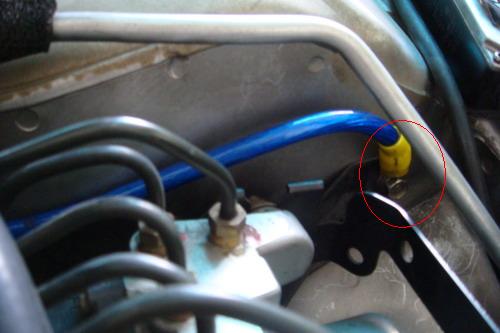

ห้องเครื่องด้านหลัง

พอเราต่อจุดต่างๆเสร็จก็จัดสาย และรัดสายให้เรียบร้อย

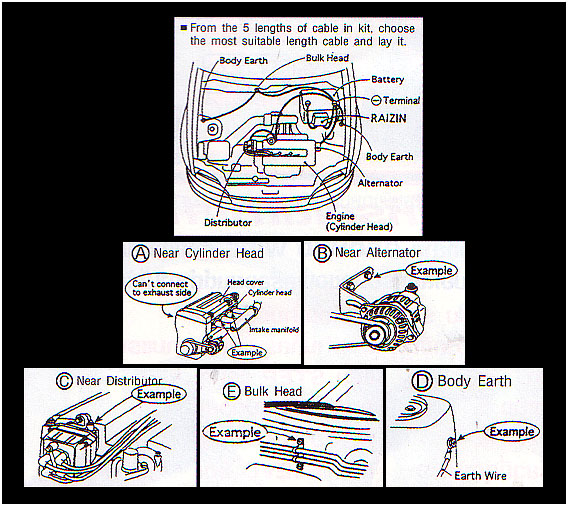

รูปบางรูป นำมาจากเว็บไซ์ เพื้อความเข้าใจที่ง่ายขึ้น ขออนุญาติดวยนะครับ







ถ้าเพื่อนๆมีอะไร แนะนำ หรือ สงสัยก็ ถามมาใด้นะครับ ไม่หวงวิชาครับ

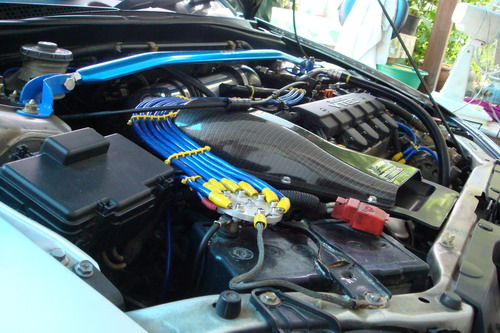

เสร็จและครับ สวยมั้ยนี่

เยี่ยมมากครับ

thank you

สวยคับผม

ซื้ออุปกรณ์แล้วขับไปหาได้ไหมอ่าคับ เหะๆ

คุณต่อคับ น๊อตที่ขันติดกับ body ไดชาร์ต เนี่ยใช้เบอร์อะไรคับ พอดีผมใช้เบอร์สิบแล้วไขเข้าไม่ได้อ่ะคับ เหมือนว่าต้องใช้เบอร์เล็กกว่านี้คับ

เทอมินอล(จุดรวมกราว) หาซื้อได้ที่ไหนครับ ร้านอะไรครับ หรือเรียกชื้ออื่นว่าอะไรครับ

รับแซ่บ คับ เด๋วอาทิตย์นี้ จัดไป ขอบคุณคร้าบบ..

จุดรวมกราวด์ต่อยังไงครับ
ใช่ยึดติดกับขั้วลบของแบตหรือป่าวครับ

thank you krab

ขอบคุณคัฟ

ขอบคุณครับ

ขอบคุณ ข้อมูลดีๆ ครับ

ว่างๆ ติดตั้งให้ได้ไหมเอ๋ย อยู่แถว วัชรพล

Attached File :

ยากอ่า แต่เจ๋งมาก

น่าสน แต่ไม่รู้จะเริ่มจกจุดไหน
ถาต่อผิดไฟจะช็อตไหมเนี่ยะ

น่าสน แต่ไม่รู้จะเริ่มจกจุดไหน
ถาต่อผิดไฟจะช็อตไหมเนี่ยะ

สุดยอดคับ

เยี่ยมเลยครับถ้าซื้อ แบบสำเร็จจะมีคู่มือให้ด้วยป่ะครับ

ถ้าต่อไม่ครบสายจะเป็นไรหรือเปล่าครับ
