อังคาร, 28 กันยา 2010 23:36 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
โดยปกติผมจะเช็คเบรค และเปลี่ยนผ้าเบรคเองมาแล้วหลายครั้ง แต่ยังไม่เคยเปลี่ยนจานเบรคเองซักที
ได้ฤกษ์ดี ลองเปลี่ยนจานเบรคเองซักหน่อย เนื่องจากจานเดิมเจียรมาแล้ว 2 ครั้ง จนถึงครั้งนี้ผ้าเบรคกินจานลึกกว่าตรงขอบพอสมควร
วัดดูคร่าวๆ ความหนาขอบๆเหลือ~ 8 มม. นี่ยังไม่รวมที่ผ้าเบรคกินเข้าไปอีก ถ้าเจียรคงเหลือ 7 มม.นิดๆแน่ (Spec. min. 8 mm.)

งานนี้เลยอยากลองเปลี่ยนทั้งจานเบรค กับ ผ้าเบรค ครับ

จานเบรค ผมยังคงใช้สเปคเดิม แต่ของศูนย์แพงไปนิด จึงมองหา TRW แต่ของไม่มี จึงหันไปหา Runstop

ผ้าเบรคใช้ของ NISSIN NPO Made in Japan

ขอข้ามขั้นตอน ถอดล้อออกไปเลยนะครับ ไปเริ่มที่ถอดล้อเสร็จแล้ว
(ถ้ามีผู้เข้ามา แล้วผมทำผิดวิธี ผิดหลักการ แนะนำได้ครับ)

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


อังคาร, 28 กันยา 2010 23:38 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
1. ถอด bolt ยึดสายเบรค ด้วยบล๊อกเบอร์ 12

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: jonatan  top4829  der1  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  Narongsak  es04  mobiletop  Phetcharat  kim_possible  maxch  nato  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  Zippoze  prgs55  narin  nu_es_05  anglo  chokpiti  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


อังคาร, 28 กันยา 2010 23:44 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
2. ถอด bolt ยึด Caliper PIN ถ้าดู service manual ตัวบนจะเรียก PIN B ตัวล่างจะเรียก PIN A
เป็นอันว่าถอดทั้งบนทั้งล่างครับ ใช้บล๊อก หรือประแจแหวนเบอร์ 12


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค


แก้ไขล่าสุดโดย ioats เมื่อ อังคาร, 28 กันยา 2010 23:48, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: jonatan  top4829  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  Narongsak  mobiletop  Phetcharat  kim_possible  maxch  nato  es04  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  Zippoze  prgs55  narin  nu_es_05  anglo  chokpiti  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


อังคาร, 28 กันยา 2010 23:47 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
ถอดตัวล่าง
ถ้าเคยผ่านมือช่างศูนย์มาก่อน ระหว่างถอดไม่ออกครับ เพราะเขาขันด้วยลม แน่นมาก โดนมาแล้ว
ควรขันด้วยแรง 23 N.m. หรือพอตึงมือ แล้วตึงอีกนิด


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


อังคาร, 28 กันยา 2010 23:55 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
3. เมื่อถอด Bolt บนล่างครบแล้ว ก็ดึงถอยหลังออกมาตรงๆ
ถึงขั้นตอนนี้ก็ดึงผ้าเบรคออกมาได้แล้วครับ จะทำความสะอาด จะขัดจะถู ก็ทำต่อได้เลย
แต่ผมจะถอดจานต่อ


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:04 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
4. เมื่อถอยชุด caliper ออกไปแล้ว ชุดที่เหลือจะเรียก Caliper bracket ซึ่งจะถูกยึดติดกับ Knuckle ด้วย bolt 2 ตัว บน-ล่าง
ตามภาพผมถอดเสร็จแล้ว แต่ใส่กลับคาไว้ให้ดู ถอดด้วย ประแจแหวนมุม 75 เบอร์ 14 จะสะดวกกว่าบล๊อค (ตัวนี้ขันด้วยแรง 55 N.m) จึงถอดไม่ยาก


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:10 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
5. Caliper bracket ออกมาแล้ว สกปรกซะ

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค


แก้ไขล่าสุดโดย ioats เมื่อ พุธ, 29 กันยา 2010 00:15, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  masterbigzz  nismo  pondsamed  bomb3092  ae  Zippoze  prgs55  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:14 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
6. ถอดน๊อต 2 ตัว ออก ต้องใช้แรงซักนิด
หากหมุนไม่ออก ลองเอาค้อนตอกเคาะสนิมก่อน หรือใช้น้ำยาคลายสกรู ก็น่าจะได้ (แต่ผมใช้วิธีตอกตามวิธีที่ร้านใช้กัน)
ถ้าเริ่มหมุนแล้วจะหมุนง่ายมาก


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  maxch  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  Zippoze  prgs55  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:19 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค

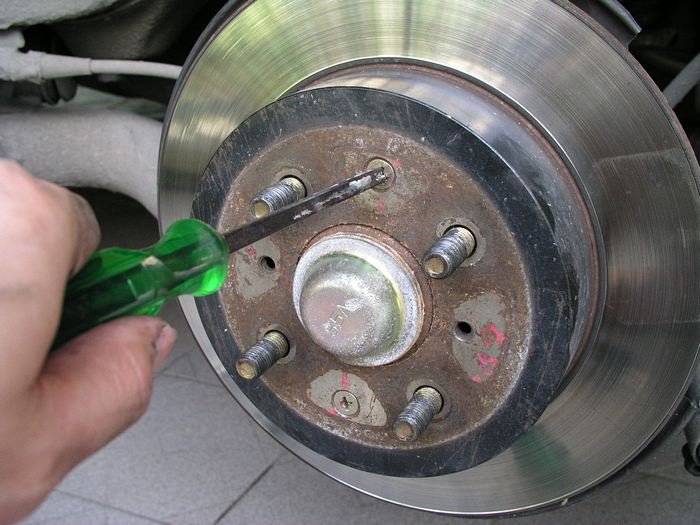

7. ตามคู่มือจะใช้สกรูขันเพื่อดันจานเบรคออกจาก Hub แต่ช่างจะใช้ค้อนค่อยๆเคาะจานเบรคออกโดยใช้ไม้รองระหว่างฆ้อนกับจานเบรค

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  maxch  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  sorn_es02  Zippoze  prgs55  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:20 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
8. เปรียบเทียบจานเบรคแท้ติดรถ (ซ้าย) วัดความหนาส่วนในได้ 7 มม. ถือว่าบางแล้ว ส่วน Runstop รุ่นธรรมดา (ขวา) ความหนาวัดได้ 9.0 มม.

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค


แก้ไขล่าสุดโดย ioats เมื่อ พุธ, 29 กันยา 2010 01:06, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  kantaphat  es04  maxch  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:21 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
9. Spec. ความหนาอยู่ด้านใน Min.8 mm.

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  prgs55  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:24 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
10. จาน Runstop จะมาสีเดียวกันทั้งใบ แต่ผมพ่นสีดำทนความร้อน เพื่อให้กลมกลืนกับของเดิม และไม่เป็นสนิม

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  prgs55  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:26 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค

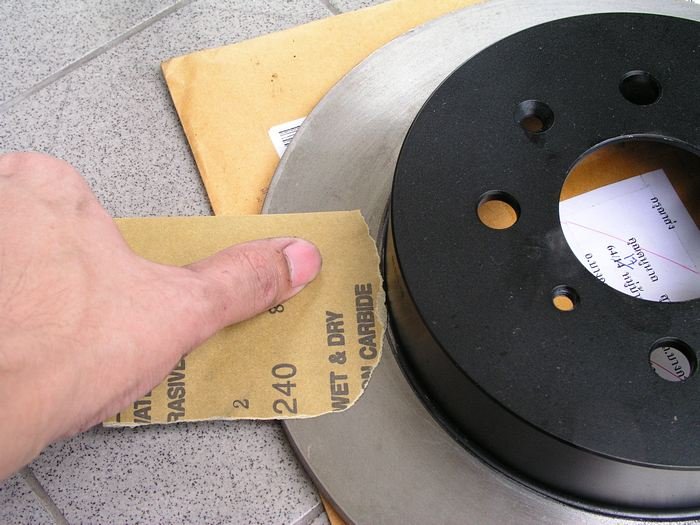

11. ก่อนใส่ ขัดด้วยกระดาษทรายเบอร์ 240 ขัดผิวหน้าทั้งด้านในและด้านนอก

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  yopu  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:27 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
12. ใส่จานใหม่เข้าไป ขันสกรู 2 ตัวด้านหน้าแปลนล้อให้แน่นพอดี จริงๆจานเบรคอยู่ด้านเพราะน๊อตล้อมากกวา

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  Saka  yopu  Narongsak  mobiletop  Phetcharat  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:30 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค

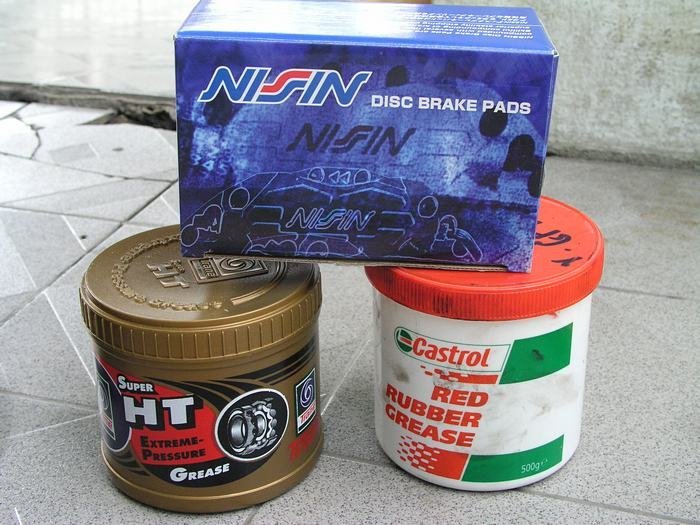

13. ผ้าเบรค Nissin จารบี HT ไว้ทาระหว่างแผ่นชิมกับผ้าเบรค Castrol Red Rubber ใช้กับ Caliper Slide Pin

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  Saka  yopu  Narongsak  mobiletop  Phetcharat  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  vorapong  narin  prgs55  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:31 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
14. ดึง pin ออกจากยางกันฝุ่นทั้ง pin บน ล่าง ถ้ายางขาดต้องเปลี่ยน

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  Saka  yopu  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  Zippoze  narin  prgs55  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:33 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
15. สภาพ Pin ที่ถอดออกมาแล้ว จารบีเริ่มหายไป
ของผมจะเอา PIN B (กลม) ไว้บน และ PIN A (เหลี่ยม) ไว้ล่าง


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  narin  prgs55  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:34 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
16. PIN ที่หล่อลื่นด้วย Red rubber grease แล้วใส่กลับเข้าที่เดิม ทั้งบน-ล่าง
ทดลองขยับตัวให้เคลื่อนที่ได้ดี เช็ดจารบีส่วนเกินออก


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค


แก้ไขล่าสุดโดย ioats เมื่อ พุธ, 29 กันยา 2010 00:42, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:35 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
17. ให้ดูเนื้อผ้าเบรค Nissin และความหนา

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:37 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
18. ถอด Pad retainer ออกไปล้าง และทำความสะอาดตัว Bracket

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  masterbigzz  nismo  pondsamed  bomb3092  ae  Zippoze  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:39 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
19. หลังจากสะอาดดีแล้ว ทาจารบี Super HT ด้านหลัง retainer
ทำเหมือนกันทั้งบนทั้งล่าง


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  yopu  capze  Narongsak  mong_civic  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:41 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค

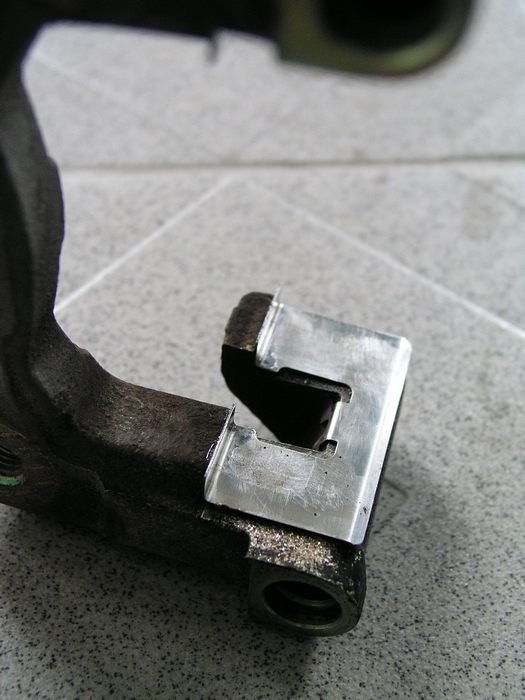

20. Retainer กลับเข้าไปสถิตย์ใน Bracket

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:44 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
21. เสร็จแล้วครับ Caliper bracket ที่พร้อมใส่กลับที่เดิม

Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:47 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
22. ทาจารบี Super HT ระหว่างหลังผ้าเบรค กับแผ่นชิม และระหว่างแผ่นชิมกับ Caliper
**ห้ามให้จารบีเลอะส่วนที่เป็นผ้าเบรคและจานเบรค เด็ดขาด ถ้าเลอะต้องเช็ดออกด้วย solvent (ผมใช้น้ำมันไฟแช็ค ระเหยง่าย ไร้คราบ)**
จารบีจะทำหน้าที่ลดเสียงที่เกิดจากแรงสั่นสะเทือนระหว่างเบรค จี๊ดๆๆ


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  capze  Narongsak  mobiletop  Phetcharat  kim_possible  nato  es04  zan  BastardBoy  okuma  nismo  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:51 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค

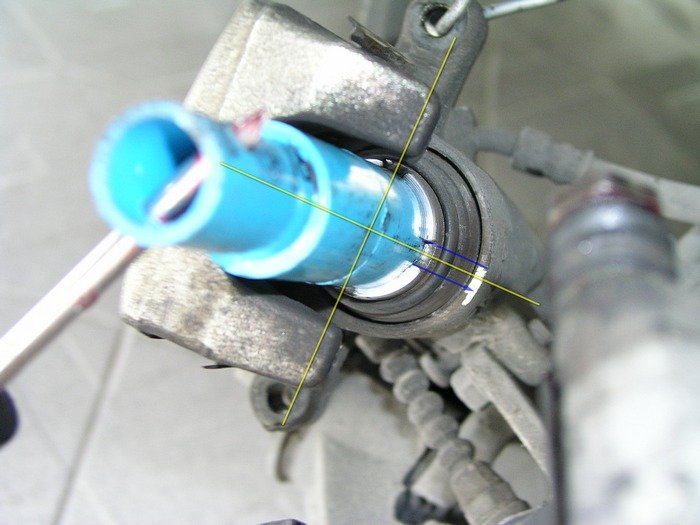

23. การนำลูกสูบเบรคกลับเข้าที่ จะไม่ใช้วิธีดันกลับเหมือนเบรคหน้า แต่จะต้องหมุนตามเข็มนาฬิกาเข้าไป
บางร้านใช้ด้ามไขควง บางร้านมืออาชีพมีเครื่องมือหมุน แต่ผม DIY เอง โดยบาก ต่อตรงท่อ PVC ให้เข้ากับร่องลูกสูบเบรคพอดี
เจาะรูเพื่อสอดไขควงหมุนเอา Work ครับ ไม่ได้ทำทุกวันเป็นอาชีพ


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  Narongsak  es04  mobiletop  Phetcharat  nato  zan  BastardBoy  nismo  pondsamed  bomb3092  ae  Zippoze  narin  nu_es_05  anglo  Wuttikri Boonlert  Pokko
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 00:55 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
24. เนื่องจากผ้าเบรคด้านในที่สัมผัสกับลูกสูบเบรค จะมี ตุ่มหรือติ่งอยู่ตรงกลาง
การติดตั้งต้องให้ติ่งอยู่ในร่องของลูกสูบเบรคพอดี
ดังนั้นแนวของร่องลูกสูบเมื่อหมุนแล้วจะต้องอยู่ในแนวเดิม
ผมใช้เล็บขูดตรงขอบทองเหลืองเพื่อกำหนดแนว จะสะดวกกว่า และไม่นำ Caliper กลับเข้าที่แล้ว ติ่งจะเข้าร่องลูกสูบค่อนข้าง 100%


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 01:01 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
25. นำชุด Caliper กลับเข้าที่เดิม
ยึด Bolt ให้เรียบร้อย ตึงมือ 2 ตึง
ตรวจเช็คว่า ติ่ง/ตุ่ม เข้าร่องบากของลูกสูบหรือไม่โดยการก้มดู + ไฟฉาย หรือกระจกส่อง จะมีช่องมองอยู่ จะเห็นตามรูป
ถ้า ติ่ง/ต่ม ไม่เข้าร่อง มันจะไปอยู่บนตัวลูกสูบแทน ผลคือผ้าเบรคจะกินเอียงไปแถบบริเวณที่โดนตุ่มกดเป็นพิเศษ เพราะลูกสูบจะสัมผัสผ้าเบรคไม่เต็มหน้า ต้องรื้อออกแล้วติดตั้งใหม่ (อันนี้ผมโดนมาแล้ว วิธีแก้ไขคือต้องขัดจนผ้าเบรคขนานกับ plate หลัง)
**เป็นจุดที่ต้องระวังครับ**


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ได้รับคำขอบคุณจาก: top4829  jonatan  kittidech  kai04  wut-chiangmai  peak  alit  curran  aun99  Saka  yopu  capze  Narongsak  mong_civic  mobiletop  Phetcharat  nato  zan  BastardBoy  pondsamed  bomb3092  ae  narin  nu_es_05  anglo  Wuttikri Boonlert
ผู้ตั้ง ข้อความ
ioats
มือใหม่หัดขับ
มือใหม่หัดขับ



เข้าร่วม: 26 ตุลา 2009
ตอบ: 141

ได้รับคำขอบคุณ: 1804
ให้คำขอบคุณ: 156

ปี: 2003
สี: ทอง แซทเทิลไลท์ (NH-663M)


พุธ, 29 กันยา 2010 01:03 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
26. เมื่อทุกอย่างแน่ใจ อย่าลืมใส่ bolt ยึดสายเบรค ก็เป็นอันเสร็จ ใส่ล้อได้
ขอให้เพลิดเพลินกับการมองช่วงล่างระหว่างถอดใส่อย่างมีความสุข
จริงๆนั่งมองใช้เวลามากกว่า ถอดประกอบอีก


Attached File :
เปลี่ยนจานเบรกหลัง+ผ้าเบรค

ิ่ยิ่งเก่า ยิ่งรัก es
ผู้ตั้ง ข้อความ
wangyu
ครอบครัว ES
ครอบครัว ES


เวลา !!!!!!! ไม่มีเดินถอยหลัง :-> !! <-:

ชื่อเล่น: เอ๊ช

เข้าร่วม: 17 มิถุนา 2010
ตอบ: 7624

ได้รับคำขอบคุณ: 6468
ให้คำขอบคุณ: 7447

ที่อยู่: ลำผักชี,หนองจอก,ลาดกระบัง,มาบตาพุด ระยอง
ปี: 2005
สี: ทอง ไทเทเนียม (เมทัลลิก) (YR-525M)


พุธ, 29 กันยา 2010 08:25 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
ขอบคุณครับ
กำลังหาวิธีอยู่พอดี
เป็นประโยชน์มากๆเลยครับ

:> WANGYU BOONTONG <: civic es group

เปลี่ยนจานเบรกหลัง+ผ้าเบรค
ได้รับคำขอบคุณจาก: jonatan
ผู้ตั้ง ข้อความ
SYS
Guru ES
Guru ES



ชื่อเล่น: หยม

เข้าร่วม: 15 สิงหา 2009
ตอบ: 733

ได้รับคำขอบคุณ: 732
ให้คำขอบคุณ: 1304

ที่อยู่: ระยอง Rayong City to _Phayao
ปี: 2003
สี: ดำ ไนท์ฮอว์ก (B-92P)


พุธ, 29 กันยา 2010 08:49 :: เปลี่ยนจานเบรกหลัง+ผ้าเบรค
เจ๋งครับ :yoyo-cool :

เปลี่ยนจานเบรกหลัง+ผ้าเบรค
ได้รับคำขอบคุณจาก: jonatan
แสดงเฉพาะข้อความที่ตอบในระยะเวลา:
ตอบ 1, 2, 3  ถัดไป
หน้า 1 จาก 3


ไปที่:

ujs used japan shop sale and service
Copyright © 2009-2017 Civic ES Group. All rights reserved.
admin@civicesgroup.com
