วงจรไฟเลี้ยวเป็นไฟหรี่
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


พุธ, 7 มกรา 2009 12:46 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ตอนนี้วงจรที่ทำได้เสร็จสมบูรณ์แล้ว ประกอบทดลองกับรถตัวเองแล้ว ใช้งานได้ดี วิ่งกลับจากต่างจังหวัด เปิดมาตลอดทางก็ร่วมๆ 5 ชั่วโมง ก็ยังใช้งานได้ปกติ ตรวจสอบโคมไฟเลี้ยวแล้ว ก็ยังปกติไม่ละลาย

งั้นเริ่มเลยนะครับ

อุปกรณ์มีดังนี้
1. ตัวต้านทาน 5 โอห์ม 5 วัตต์ = 8 ตัว
2. ไดโอด เบอร์ 1N4007 = 4 ตัว
3. แผ่นวงจรเอนกประสงค์ = 1 แผ่น
4. กล่องเอนกประสงค์ ราคา 8 บาท = 2 อัน

ขั้นตอนติดตั้ง
ต่อวงจรตามภาพ โดยอุปกรณ์ที่อยู่ในวงเส้นปะสีน้ำเงินนั้นจะอยู่ในกล่อง
ถ้าดูจากวงจรผมใช้ตัวต้านทาน 5 โอห์ม 5 วัตต์ จำนวน 4 ตัวต่อแบบอนุกรม เพื่อให้ความต้านทานเท่ากับ 20 โอห์ม 20 วัตต์ (ห้ามใช้ตัวต้านทาน 20 โอห์มตัวเดียวต่อ เพราะจะทำให้ตัวต้านทานร้อนมาก และอาจจะทำให้พังได้) เพื่อลดแรงดันที่จะเข้าสู่หลอดไฟเลี้ยวทำให้ความสว่างอยู่ในระดับพอดี เพราะถ้าสว่างมากกว่านี้ อาจจะทำให้โคมไฟเลี้ยวละลายหรือเวลาที่เปิดไฟเลี้ยวให้กระพริบจะดูไม่แตก ต่างกัน
ไดโอดอย่าต่อสลับด้านกันนะครับ เพราะมันจะเป็นตัวป้องกันกระแสย้อนกลับถ้าเกิดต่อกลับด้านกัน หลอดไฟจะไม่ติดนะครับ

ถ้ามีข้อสงสัยก็สอบถามได้ครับ


Attached File :
วงจรไฟเลี้ยวเป็นไฟหรี่


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: hanaun  SuNsHirO_!!  hacker  yoosabai  iMan  YINDEE  msnjoey  CEMENT  kunshybeer08  thebump  biggsnui  wut-chiangmai  cisco  ES7613  carrimoroll  DELL  OverSpacE"27  beespeed  oatzakub  parman  LOUKGOLF@ES04  ae  i_Waii  tor-es  tintgs  J.Anusorn  apple2  joeboy  tom's  aun99  isara  P.TER.357  K-Kom  Gong  kantaphat  nilkung  k-autosociety  boyboom_16  suwitjim  amnuay  lkki5  Phetcharat  mobiletop  Esphitsanulok  art-antz-killers  peet_ja  maxch  scanclub  civicIT  vorapong  rangderm  civicnewsriracha  jagkrapongVilaikaew  veerachai  golfy  aea  onitsuka37  AofStaR  ballanupong  pongsathorn13  tomcivices03  note_okaasan  Jameskab  raphael1984  Autosomo  jeang  bondza  TanKrab  Zoulmate_Es  Mike Kitti Naeprai
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


พุธ, 7 มกรา 2009 12:49 :: วงจรไฟเลี้ยวเป็นไฟหรี่

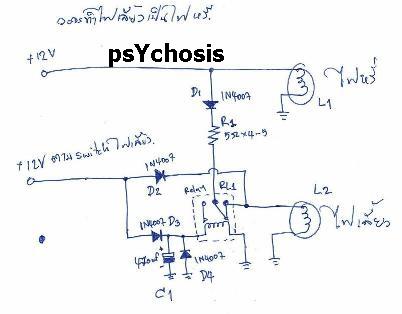

ตอนนี้มีเวอร์ชั่นใหม่ แบบมี Relay ที่จะทำงานแบบไฟเลี้ยวจะดับสนิทเมื่อเปิดไฟเลี้ยว แต่ยังไม่มีเวลาทดลองวงจรเลย ถ้าเสร็จจะโพสของจริงอีกทีครับ

Attached File :
วงจรไฟเลี้ยวเป็นไฟหรี่


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ผู้ตั้ง ข้อความ
tOrKaab
ครอบครัว ES
ครอบครัว ES


baby love

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1496

ได้รับคำขอบคุณ: 1476
ให้คำขอบคุณ: 4

ที่อยู่: รามอินทรา
ปี: 2001
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


อังคาร, 17 มีนา 2009 10:46 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ชอบอะ มีความคิดดีมาให้เพื่อนๆทดลองทำ จบไฟฟ้ามาป่าวครับ

กวนบ้างเป็นบางอารมณ์ แต่จริงใจ100%
สังคมอยู่ใด้ถ้าหันหน้าเข้าหากัน ( ไม่มีอาวุธนะครับ อิอิ )
วงจรไฟเลี้ยวเป็นไฟหรี่


คนใช้ที่บ้าน ครับ
ได้รับคำขอบคุณจาก: iMan
ผู้ตั้ง ข้อความ
tuk_es
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



เข้าร่วม: 21 กุมภา 2009
ตอบ: 278

ได้รับคำขอบคุณ: 166
ให้คำขอบคุณ: 94

ที่อยู่: ขอนแก่น แดนอีสาน
ปี: 2002
สี: แดง แรลไล (R-513)


อังคาร, 17 มีนา 2009 13:20 :: วงจรไฟเลี้ยวเป็นไฟหรี่
เก่งจัง

ผู้ตั้ง ข้อความ
hacker
ผู้ชนะเลิศการแข่งขัน ES Drag war 2011
ผู้ชนะเลิศการแข่งขัน ES Drag war 2011


เพื่อเวปดิวะ!!!!

ชื่อเล่น: เซียนจ๊อบ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 4055

ได้รับคำขอบคุณ: 10962
ให้คำขอบคุณ: 22805

ที่อยู่: BKK <--> CNX
ปี: 2004
สี: ดำ ไนท์ฮอว์ก (B-92P)


อังคาร, 17 มีนา 2009 13:47 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ของผมทำอีกแบบอะครับ

ใช้ไดโอดต่อเป็นแบบวงจรเรคติไฟ

ด้วยคุณสมบัติของไดโอด ที่ยอมให้กระแสผ่านได้ด้านเดียว และยอมให้ผ่านได้แค่ตัวละ 0.7 V

จึงไม่ต้องใช้ตัวต้านทาน เพราะมันจะร้อน


แต่ต้องใช้ไดโอดถึง 9 หรือ 11 ตัว แล้วแต่ความเข้มของหลอดขณะสแตนด์บาย




สุรา 1 กลมนี่ต่อคล่องเลยละครับ -*-

วงจรไฟเลี้ยวเป็นไฟหรี่
ได้รับคำขอบคุณจาก: yoosabai  YINDEE  K-Kom  art-antz-killers  scanclub  cisco  civicnewsriracha  wut-chiangmai
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


พุธ, 18 มีนา 2009 16:08 :: วงจรไฟเลี้ยวเป็นไฟหรี่
hacker พิมพ์ว่า:
ของผมทำอีกแบบอะครับ

ใช้ไดโอดต่อเป็นแบบวงจรเรคติไฟ
ด้วยคุณสมบัติของไดโอด ที่ยอมให้กระแสผ่านได้ด้านเดียว และยอมให้ผ่านได้แค่ตัวละ 0.7 V
จึงไม่ต้องใช้ตัวต้านทาน เพราะมันจะร้อน

แต่ต้องใช้ไดโอดถึง 9 หรือ 11 ตัว แล้วแต่ความเข้มของหลอดขณะสแตนด์บาย

สุรา 1 กลมนี่ต่อคล่องเลยละครับ -*-


อันนี้ก็ได้ครับ ดีกว่าด้วย เพราะควบคุมระดับแรงดันได้ คงที่กว่า แต่จะเปลืองจำนวนอุปกรณ์มากกว่า ก็ว่าจะปรับมาใช้ ไดโอดเหมือนกัน ถึงจำนวนตัวอุปกรณ์จะมากกว่า แต่ขนาดมันก็เล็กว่า R 5W เยอะ

พอดีที่ใช้ R เพราะ ตอนนั้นมี R เหลือเยอะเลยใช้ R แทน
แต่ถึงใช้ R ถ้าเราจะไม่ให้ร้อนก็ต้องใช้ขนาด W ของ R ให้เหมาะสมก็ไม่มีปัญหาครับ


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: YINDEE  wut-chiangmai
ผู้ตั้ง ข้อความ
pongEStype_r
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



เข้าร่วม: 19 ตุลา 2008
ตอบ: 260

ได้รับคำขอบคุณ: 125
ให้คำขอบคุณ: 109

ที่อยู่: บางบัวทอง
ปี: 2001
สี: ม่วง วินเทจพลัม (RP-32P)


พฤหัส, 19 มีนา 2009 01:44 :: วงจรไฟเลี้ยวเป็นไฟหรี่
โอ้โหเห้ย. . . . . นึกว่า เข้า ผิดเว็บ นึกว่าเข้า เว็บ กระทรวงศึกษา ไนวิชา อิเล็กทอนิค โหะๆๆ

สุดยอดเลยพี่ๆ

โมดิฟายเพื่อการแข่งขันบนทางด่วนและถนนหลวงโดยเฉพาะ
ผู้ตั้ง ข้อความ
HaMon_ES02
ครอบครัว ES
ครอบครัว ES


ผมรัก ES...รักสังคมนี้ที่มีแต่ความจริงใจให้กัน

เข้าร่วม: 27 ตุลา 2008
ตอบ: 1603

ได้รับคำขอบคุณ: 1309
ให้คำขอบคุณ: 2675

ที่อยู่: กรุงเทพฯ - นนท์ ชลบุรี เมืองน่าน THE GANG
ปี: 2002
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


พฤหัส, 19 มีนา 2009 10:15 :: วงจรไฟเลี้ยวเป็นไฟหรี่
สุดยอดแต่ทำไม่เป็นครับ ทำให้มั้ง อิอิ

CIVIC ES GROUP No.# 237

Engine :1.7 MT VTEC Standard with Air Filter Hurricane

Wheel & Tire : Black DC5 17" with FALKEN ST115

Suspension : DC5 Type R with RSR Ti 2000 Coil Spring by Pornthep Shock-Up

Powered by GASSOHAL 95

SPOON N1

ผู้ตั้ง ข้อความ
civicy_art
ครอบครัว ES
ครอบครัว ES


ES GROUP LAMPANG

เข้าร่วม: 01 ตุลา 2008
ตอบ: 3144

ได้รับคำขอบคุณ: 1340
ให้คำขอบคุณ: 146

ที่อยู่: LAMPANG
ปี: 2001
สี: ขาว ทาฟเฟต้า (NH-578)


พฤหัส, 19 มีนา 2009 11:27 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ตอนแรกผมว่าจะทำแบบพี่โอ๋เหมือนกันคับ


คิดไปคิดมาขี้เกียจไปซื้อ อุปกรณ์ แหะๆ


พอดีมีหลอด LED กับ ตัวต้านทาน


เลยจัดเองเลย



ตอนแรกทำแบบ ไฟหรี่แบบติดสลับกัน

แต่มันมะแนว เลยเปลี่ยน

Civic Es Group #452
Honda ลำปางหนาวมาก

วงจรไฟเลี้ยวเป็นไฟหรี่


ผู้ตั้ง ข้อความ
Hellbz
Guru ES
Guru ES


อยากมีเพื่อนเยอะๆ

ชื่อเล่น: รุจ

เข้าร่วม: 10 กุมภา 2009
ตอบ: 861

ได้รับคำขอบคุณ: 1015
ให้คำขอบคุณ: 95

ที่อยู่: บางนา
ปี: 2003
สี: ดำ ไนท์ฮอว์ก (B-92P)


พฤหัส, 19 มีนา 2009 11:39 :: วงจรไฟเลี้ยวเป็นไฟหรี่
น่าสนใจมากครับ

วงจรไฟเลี้ยวเป็นไฟหรี่

"ถ้าเกลียดซีคอน ไม่รักซีคอนแล้ว จงออกไปจากที่นี่ซะ เพราะที่นี่คือห้างของเรา เพราะที่นี่คือที่เดินเล่นของเรา" รายได้นี้ มอบให้ซีคอนสแควร
ผู้ตั้ง ข้อความ
sayarm
ครอบครัว ES
ครอบครัว ES


ขับตามตูด ซิ อุ่นใจ....

ชื่อเล่น: หยาม

เข้าร่วม: 03 ตุลา 2008
ตอบ: 2230

ได้รับคำขอบคุณ: 2539
ให้คำขอบคุณ: 4055

ที่อยู่: ระยอง (แต่คนพะเยา ^_^ )
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


พฤหัส, 19 มีนา 2009 14:25 :: วงจรไฟเลี้ยวเป็นไฟหรี่
hacker พิมพ์ว่า:
ของผมทำอีกแบบอะครับ

ใช้ไดโอดต่อเป็นแบบวงจรเรคติไฟ

ด้วยคุณสมบัติของไดโอด ที่ยอมให้กระแสผ่านได้ด้านเดียว และยอมให้ผ่านได้แค่ตัวละ 0.7 V

จึงไม่ต้องใช้ตัวต้านทาน เพราะมันจะร้อน


แต่ต้องใช้ไดโอดถึง 9 หรือ 11 ตัว แล้วแต่ความเข้มของหลอดขณะสแตนด์บาย








สุรา 1 กลมนี่ต่อคล่องเลยละครับ -*-




สอบถามหน่อยครับ ที่ใช้ไดโอดต่อแทนเนี่ย จับไดโอดมาต่อแบบเร็กติไฟยังไงครับ แบบ 11 ตัว แล้วไม่ต้องต่อตัวอะไรไช่ไหมครับ แล้วใช้ไดโอกเบอร์อะไรครับ สนใจวิธีนี้เหมือนกัน จับมัดๆรวมกันไม่ต้องใส่กล่องเอนกประสงค์น่าจะได้

เขียนวงจรไห้ดูหน่อยได้ป่ะครับยังงงๆอยู่ครับ
แล้วที่คุณทำทำแบบติดสลับกะไฟเลี้ยวป่ะครัหรือทำเป็นไฟหรี่อย่างเดียวครับ

วงจรไฟเลี้ยวเป็นไฟหรี่ วงจรไฟเลี้ยวเป็นไฟหรี่
ได้รับคำขอบคุณจาก: wut-chiangmai
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


ศุกร์, 20 มีนา 2009 12:30 :: วงจรไฟเลี้ยวเป็นไฟหรี่
sayarm พิมพ์ว่า:
hacker พิมพ์ว่า:
ของผมทำอีกแบบอะครับ
ใช้ไดโอดต่อเป็นแบบวงจรเรคติไฟ
ด้วยคุณสมบัติของไดโอด ที่ยอมให้กระแสผ่านได้ด้านเดียว และยอมให้ผ่านได้แค่ตัวละ 0.7 V
จึงไม่ต้องใช้ตัวต้านทาน เพราะมันจะร้อน
แต่ต้องใช้ไดโอดถึง 9 หรือ 11 ตัว แล้วแต่ความเข้มของหลอดขณะสแตนด์บาย
สุรา 1 กลมนี่ต่อคล่องเลยละครับ -*-


สอบถามหน่อยครับ ที่ใช้ไดโอดต่อแทนเนี่ย จับไดโอดมาต่อแบบเร็กติไฟยังไงครับ แบบ 11 ตัว แล้วไม่ต้องต่อตัวอะไรไช่ไหมครับ แล้วใช้ไดโอกเบอร์อะไรครับ สนใจวิธีนี้เหมือนกัน จับมัดๆรวมกันไม่ต้องใส่กล่องเอนกประสงค์น่าจะได้

เขียนวงจรไห้ดูหน่อยได้ป่ะครับยังงงๆอยู่ครับ
แล้วที่คุณทำทำแบบติดสลับกะไฟเลี้ยวป่ะครัหรือทำเป็นไฟหรี่อย่างเดียวครับ


แนะนำว่าใส่กล่องดีกว่าครับ เพราะ ต้องต่อแบบอนุกรม มันจะออกแนวยาวๆ หรือใส่แผ่นเอนกประสงค์ก็ได้ครับ

วงจรแบบนี้ไม่ติดสลับครับ

วงจรจริงรอหน่อยครับหาโปรแกรมวาดวงจรอยู่


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: wut-chiangmai
ผู้ตั้ง ข้อความ
yoosabai
ครอบครัว ES
ครอบครัว ES


เปลี่ยนความคิด ชีวิตเปลี่ยน....

ชื่อเล่น: เอ้

เข้าร่วม: 30 กันยา 2008
ตอบ: 1993

ได้รับคำขอบคุณ: 8343
ให้คำขอบคุณ: 4777

ที่อยู่: Samutprakarn
ปี: 2005
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


พุธ, 25 มีนา 2009 16:11 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ผมใช้ diode เหมือนกัน ทำโดยต่ออนุกรมกันไปเรื่อยๆ จะได้ออกมายาวๆ ก็เลยใช้วิธีเอาใส่ท่อหดแทน วงจรก็ตามรูปครับ จริงๆ ก็คล้ายๆ กับที่ของคุณโอ๋ เพียงแค่เปลี่ยนจากตัวต้านทาน มาเป็นไดโอด เหมือนที่จ๊อบบอกไว้ข้างบน

เรื่องจำนวนไดโอดว่าจะใช้กี่ตัว (D2-D6) ก็ขึ้นอยู่กับว่าตอนที่เป็นไฟหรี่ ต้องการให้มันสว่างมากน้อยแค่ไหน ถ้าต้องการให้สว่างมากๆ ก็ให้ใช้ไดโอดน้อยๆตัว แต่ถ้าต้องการให้สว่างน้อยๆ ก็ใช้ไดโอดหลายๆ ตัว ถ้าตามรูปใช้ 5 ตัว แรงดันไฟจะหายไป 3.5V จาก 12V ซึ่งจะเหลืออยู่ประมาณ 8.5V ที่จะจ่ายให้หลอด ความสว่างออกจะสว่างเล็กน้อยครับ ระหว่างเป็นไฟหรี่กับไฟเลี๊ยวจะต่างกันไม่มากเท่าไหร่

เวลาต่อให้ไดโอด ดูขั้วด้วยนะ ด้านที่ไม่มีแถบขาวๆ มันจะเป็น แอโนด ซึ่งจะต่อกับไฟบวก ส่วนฝั่งที่มีแถบขาวๆ จะเป็น แคโนด ซึ่งจะต่อกับไฟลบ ครับ


คลิกที่รูปเพื่อขยาย
วงจรไฟเลี้ยวเป็นไฟหรี่


แก้ไขล่าสุดโดย yoosabai เมื่อ ศุกร์, 27 มีนา 2009 09:39, ทั้งหมด 1 ครั้ง (ดูทั้งหมด)

อะหลั่ยซ่อม ของซิ่ง ของจุกจิก ของอื่นๆ  >>>>คลิ๊กเลยยยยย<<<
รับติดตั้งไมล์เรืองแสง, ไมล์ RS, ไมล์ DC5-EP3 และ อื่นๆ

วงจรไฟเลี้ยวเป็นไฟหรี่
ได้รับคำขอบคุณจาก: iMan  SuNsHirO_!!  YINDEE  cisco  carrimoroll  J.Anusorn  joeboy  aun99  P.TER.357  K-Kom  Gong  boyboom_16  amnuay  b4i6  Phetcharat  moonoy  scanclub  civicIT  wut-chiangmai  Ryuknight  pongsathorn13  Jameskab  Autosomo  bondza
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


พุธ, 25 มีนา 2009 21:56 :: วงจรไฟเลี้ยวเป็นไฟหรี่
เบอร์ไดโอด ก็ 1N4007 ทนได้ 1Amp
แต่ถ้ากล้วมันไม่ทนก็ จัด 1N5407 ได้ 3Amp แต่ตัวจะใหญ่หน่อย


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: yoosabai  cisco  SuNsHirO_!!  P.TER.357  K-Kom  Gong  amnuay  Phetcharat  wut-chiangmai  Jameskab
ผู้ตั้ง ข้อความ
sayarm
ครอบครัว ES
ครอบครัว ES


ขับตามตูด ซิ อุ่นใจ....

ชื่อเล่น: หยาม

เข้าร่วม: 03 ตุลา 2008
ตอบ: 2230

ได้รับคำขอบคุณ: 2539
ให้คำขอบคุณ: 4055

ที่อยู่: ระยอง (แต่คนพะเยา ^_^ )
ปี: 2003
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


พฤหัส, 26 มีนา 2009 15:16 :: วงจรไฟเลี้ยวเป็นไฟหรี่
อิอิ เด๋วลองดูครับ

วงจรไฟเลี้ยวเป็นไฟหรี่ วงจรไฟเลี้ยวเป็นไฟหรี่
ผู้ตั้ง ข้อความ
PongpanG
Moderator
Moderator


ผม รัก คุณ

ชื่อเล่น: ป๋องแป๋ง

เข้าร่วม: 11 สิงหา 2008
ตอบ: 3254

ได้รับคำขอบคุณ: 12522
ให้คำขอบคุณ: 3239

ที่อยู่: รังสิต
ปี: 2005
สี: เทา ซิลเวอร์สโตน (NH-630M)


อาทิตย์, 29 มีนา 2009 23:06 :: วงจรไฟเลี้ยวเป็นไฟหรี่

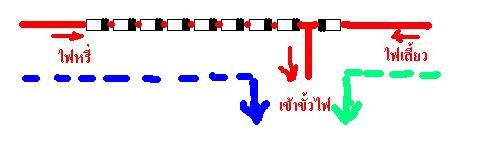

เอารูป อีกอันมาให้ดุและกันครับ อิอิ

จ๊ำ สายไฟหรี่มา ครับ ต่อกับด้าน "ไฟหรี่"
แล้วตัดสายไฟเลี้ยว ออก จากกัน
ด้านต้นสาย ต่อกับ "ไฟเลี้ยว"
อีกด้าน ก็ไปที่ ด้านขั้วไฟครับ

ส่วนไดโอต ก็เลือกใช้ ตามด้านบน ได้เลยครับ

พอเปิด ไฟหรี่ หรือ ไฟปกติ กะแส จะวิ่ง ตามเส้นสี น้ำเงินครับ ซึ่งจะเห็นได้ว่า กระแส จะถูกไดโอต ดรอปให้ ความสว่าง น้อยลง

แต่พอเปิด ไฟเลี้ยวปุ้บ หลอดไฟก็จะสว่างกว่า มะกี้นี่ ครับ เพราะ ผ่านไดโอต น้อย ตัว ครับ ตตามเส้นสีเขียว


Attached File :
วงจรไฟเลี้ยวเป็นไฟหรี่

Civic ES Group No:: 168
ผู้ตั้ง ข้อความ
tOrKaab
ครอบครัว ES
ครอบครัว ES


baby love

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1496

ได้รับคำขอบคุณ: 1476
ให้คำขอบคุณ: 4

ที่อยู่: รามอินทรา
ปี: 2001
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


จันทร์, 27 เมษา 2009 22:22 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ลองทำและ ไม่ยากอย่างที่คิด
ขอบใจนะ

กวนบ้างเป็นบางอารมณ์ แต่จริงใจ100%
สังคมอยู่ใด้ถ้าหันหน้าเข้าหากัน ( ไม่มีอาวุธนะครับ อิอิ )
วงจรไฟเลี้ยวเป็นไฟหรี่


คนใช้ที่บ้าน ครับ
ผู้ตั้ง ข้อความ
tOrKaab
ครอบครัว ES
ครอบครัว ES


baby love

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1496

ได้รับคำขอบคุณ: 1476
ให้คำขอบคุณ: 4

ที่อยู่: รามอินทรา
ปี: 2001
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


เสาร์, 2 พฤษภาคม 2009 19:07 :: วงจรไฟเลี้ยวเป็นไฟหรี่
diy เรื่องนี้ดีจริงๆ ทำใด้หลายอย่าง
1 ทำไฟเลี้ยวเป็นไฟหรี่
2 ทำไฟตัดหมอกหลังที่สว่างแยงตา ให้หรี่ลง แล้วสว่างขึ้นเมือเบรค
3 ทำไฟหรี่หลัง เป็นไฟเลี้ยว


วันนี้ก็ทำไฟเลี้ยวมอไซที่บ้านให้เป็นไฟหรี่ ว่างจัด

กวนบ้างเป็นบางอารมณ์ แต่จริงใจ100%
สังคมอยู่ใด้ถ้าหันหน้าเข้าหากัน ( ไม่มีอาวุธนะครับ อิอิ )
วงจรไฟเลี้ยวเป็นไฟหรี่


คนใช้ที่บ้าน ครับ
ผู้ตั้ง ข้อความ
iMan
ครอบครัว ES
ครอบครัว ES



ชื่อเล่น: แมน

เข้าร่วม: 04 สิงหา 2008
ตอบ: 2838

ได้รับคำขอบคุณ: 12147
ให้คำขอบคุณ: 3080

ที่อยู่: Civic ES Group
ปี: 2005
สี: ขาว ทาฟเฟต้า (NH-578)


จันทร์, 4 พฤษภาคม 2009 11:13 :: วงจรไฟเลี้ยวเป็นไฟหรี่
รูปพี่ป๋องขี้เหล่จริงๆ

Civic ES Group No. 67
วงจรไฟเลี้ยวเป็นไฟหรี่
ได้รับคำขอบคุณจาก: SuNsHirO_!!
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


จันทร์, 4 พฤษภาคม 2009 13:33 :: วงจรไฟเลี้ยวเป็นไฟหรี่
iMan พิมพ์ว่า:
รูปพี่ป๋องขี้เหล่จริงๆ


ขี้เหล่ แต่ดูเข้าใจ ก็โอหนะ อิอิ

ดู ของผมดิ แลจะสวย แต่ ดูแล้วงง เอิ๊กๆ


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ผู้ตั้ง ข้อความ
roatchaikit
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



ชื่อเล่น: กิจ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 237

ได้รับคำขอบคุณ: 367
ให้คำขอบคุณ: 70

ที่อยู่: บางใหญ่
ปี: 2004
สี: เทา ซิลเวอร์สโตน (NH-630M)


จันทร์, 4 พฤษภาคม 2009 16:59 :: วงจรไฟเลี้ยวเป็นไฟหรี่
psYchosis พิมพ์ว่า:
iMan พิมพ์ว่า:
รูปพี่ป๋องขี้เหล่จริงๆ


ขี้เหล่ แต่ดูเข้าใจ ก็โอหนะ อิอิ

ดู ของผมดิ แลจะสวย แต่ ดูแล้วงง เอิ๊กๆ



ผมว่าก็ไม่งงหรอกครับ

กูว่าแล้ว....... ในโลกนี้มีปัญหา เขาไม่ด่า ก็ชื่นชม หรือเฉยๆ
สามประเภทที่ว่านี้มิเปลี่ยนเลย จงวางเฉยใครถือสาเป็นบ้าตาย
ผู้ตั้ง ข้อความ
idris
แซงซ้าย ปาดขวา
แซงซ้าย ปาดขวา


**...ทำไม่ใด้...หรือยังไม่ใด้ทำ... **

ชื่อเล่น: ลิตย์

เข้าร่วม: 12 มีนา 2009
ตอบ: 575

ได้รับคำขอบคุณ: 1728
ให้คำขอบคุณ: 710

ที่อยู่: มีนบุรี
ปี: 2005
สี: เทา ซิลเวอร์สโตน (NH-630M)


พฤหัส, 14 พฤษภาคม 2009 23:38 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ทำไฟเลี้ยวแก้ม ให้เป็นไฟหลี่ พอดีรถผมไม่ใด้ต่อแบบที่คุณบอกใว้นะครับ ของผมตัดสายกราวที่ไฟแก้มออกแล้วจั้มสายไฟไปต่อกับสายไฟของไฟหลี่หน้า พอเปิดไฟหลี่ดวงที่แก้มก็ติดด้วย พอเปิดไฟเลี้ยวก็ติดปรกติอะครับ ใช้มาหลายปีแล้วด้วยอะครับ ก็ไม่เห็นมีปัญหาอะไร เพิ่งรู้ว่ามีวิธีการต่อแบบอื่นอีกอะครับ :? กับไฟหลี่มุมกันชนหลังก็เหมือนกันครับ ผมก็ตัดสายกราวที่ไฟเลี้ยวหลังออก แล้วจั้มสายไฟไปจั้มกับสายไฟหลี่มุมกันชนหลัง เวลาเวลาเปิดไฟหลี่มันก็ติดรอบคัน เวลาเปิดไฟเลี้ยวไฟหลี่มุมกันชนหลังมันก็กระพริบด้วยครับ

N.Y.R metal sheet co.ltd.
ผลิดจัดจำหน่ายหลังคาเหล็กรีดรอน(metal sheet) หลังคาโปร่งแสงคุณภาพสูง
และให้บริการครบวงจรทางด้านหลังคา และโครงสร้างเหล็กทุกชนิด
http://www.nyrmetalsheet.com/
ได้รับคำขอบคุณจาก: Thetom  amnuay  bondza  Chaiyasit Mobsungnern
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


ศุกร์, 15 พฤษภาคม 2009 09:05 :: วงจรไฟเลี้ยวเป็นไฟหรี่
idris พิมพ์ว่า:
ทำไฟเลี้ยวแก้ม ให้เป็นไฟหลี่ พอดีรถผมไม่ใด้ต่อแบบที่คุณบอกใว้นะครับ ของผมตัดสายกราวที่ไฟแก้มออกแล้วจั้มสายไฟไปต่อกับสายไฟของไฟหลี่หน้า พอเปิดไฟหลี่ดวงที่แก้มก็ติดด้วย พอเปิดไฟเลี้ยวก็ติดปรกติอะครับ ใช้มาหลายปีแล้วด้วยอะครับ ก็ไม่เห็นมีปัญหาอะไร เพิ่งรู้ว่ามีวิธีการต่อแบบอื่นอีกอะครับ :? กับไฟหลี่มุมกันชนหลังก็เหมือนกันครับ ผมก็ตัดสายกราวที่ไฟเลี้ยวหลังออก แล้วจั้มสายไฟไปจั้มกับสายไฟหลี่มุมกันชนหลัง เวลาเวลาเปิดไฟหลี่มันก็ติดรอบคัน เวลาเปิดไฟเลี้ยวไฟหลี่มุมกันชนหลังมันก็กระพริบด้วยครับ


ต่อแบบ ย้ายกราวด์ เวลากระพริบจะติดสลับครับ


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: idris  amnuay
ผู้ตั้ง ข้อความ
roatchaikit
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



ชื่อเล่น: กิจ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 237

ได้รับคำขอบคุณ: 367
ให้คำขอบคุณ: 70

ที่อยู่: บางใหญ่
ปี: 2004
สี: เทา ซิลเวอร์สโตน (NH-630M)


ศุกร์, 15 พฤษภาคม 2009 10:44 :: วงจรไฟเลี้ยวเป็นไฟหรี่
อ้างถึง คุณ Idris และ คุณ Psychosis ครับ

แบบนี้หรือป่าวครับ แล้วไฟเลี้ยวจะกระพริบแบบไหนครับ แบบติด-ดับปกติเลยหรือป่าวครับ
อยากทราบครับ ถ้าไม่มีผลกระทบอะไรผมว่าง่ายดีครับ ขอบคุณครับ


Attached File :
วงจรไฟเลี้ยวเป็นไฟหรี่

กูว่าแล้ว....... ในโลกนี้มีปัญหา เขาไม่ด่า ก็ชื่นชม หรือเฉยๆ
สามประเภทที่ว่านี้มิเปลี่ยนเลย จงวางเฉยใครถือสาเป็นบ้าตาย
ได้รับคำขอบคุณจาก: Thetom  amnuay  wut-chiangmai  pongsathorn13  bondza
ผู้ตั้ง ข้อความ
psYchosis
Moderator
Moderator


psYchosis อ่านว่า ไซ-โคร-ซิส

ชื่อเล่น: โอ๋

เข้าร่วม: 11 สิงหา 2008
ตอบ: 2538

ได้รับคำขอบคุณ: 9738
ให้คำขอบคุณ: 4368

ที่อยู่: ลาดกระบัง
ปี: 2003


ศุกร์, 15 พฤษภาคม 2009 14:56 :: วงจรไฟเลี้ยวเป็นไฟหรี่
roatchaikit พิมพ์ว่า:
อ้างถึง คุณ Idris และ คุณ Psychosis ครับ

แบบนี้หรือป่าวครับ แล้วไฟเลี้ยวจะกระพริบแบบไหนครับ แบบติด-ดับปกติเลยหรือป่าวครับ
อยากทราบครับ ถ้าไม่มีผลกระทบอะไรผมว่าง่ายดีครับ ขอบคุณครับ




ข้อดี - ง่าย ไม่ต้องใช้อุปกรณ์อะไรมาก
ข้อเสีย - ถ้าต่อแบบนี้ไฟเลี้ยวจะติดเต็มที่ 21W ครับ มีโอกาสเสี่ยงที่ขั้วจะละลาย หรือ กรอบ

และการทำงานของไฟเลี้ยวจะเปลี่ยนไปดังนี้
1. เมื่อเปิดไฟหรี่ - ไฟเลี้ยวแก้มข้างจะติดด้วย
2. เมื่อเปิดไฟเลี้ยว - ไฟเลี้ยว หน้า และ แก้มข้าง จะกระพริบปกติ เป็นจังหวะพร้อมกัน
3. เมื่อเปิดไฟหรี่ พร้อมไฟเลี้ยว - ไฟเลี้ยวแก้มข้าง จะพริบ สลับ กับ ไฟเลี้ยวหน้า

หรือตามรูปนี้ก็ได้ครับ


วงจรไฟเลี้ยวเป็นไฟหรี่


ทำดีไป มีแต่จมดีสุดก็เท่าตัว ทำมาหากินดีกว่า อิ่มท้องนอนหลับสบาย

ไม่สนิท ล้อเล่นได้ ...แต่อย่าลาม
อยากมีความรู้ ต้องเริ่ม ค้นหา ด้วยตัวเอง

ได้รับคำขอบคุณจาก: cisco  YINDEE  beespeed  ae  joeboy  aun99  peak  nilkung  Thetom  amnuay  Phetcharat  jagkrapongVilaikaew  wut-chiangmai  aea  pongsathorn13  Chaiyasit Mobsungnern
ผู้ตั้ง ข้อความ
roatchaikit
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



ชื่อเล่น: กิจ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 237

ได้รับคำขอบคุณ: 367
ให้คำขอบคุณ: 70

ที่อยู่: บางใหญ่
ปี: 2004
สี: เทา ซิลเวอร์สโตน (NH-630M)


ศุกร์, 15 พฤษภาคม 2009 17:25 :: วงจรไฟเลี้ยวเป็นไฟหรี่
psYchosis พิมพ์ว่า:
roatchaikit พิมพ์ว่า:
อ้างถึง คุณ Idris และ คุณ Psychosis ครับ

แบบนี้หรือป่าวครับ แล้วไฟเลี้ยวจะกระพริบแบบไหนครับ แบบติด-ดับปกติเลยหรือป่าวครับ
อยากทราบครับ ถ้าไม่มีผลกระทบอะไรผมว่าง่ายดีครับ ขอบคุณครับ




ข้อดี - ง่าย ไม่ต้องใช้อุปกรณ์อะไรมาก
ข้อเสีย - ถ้าต่อแบบนี้ไฟเลี้ยวจะติดเต็มที่ 21W ครับ มีโอกาสเสี่ยงที่ขั้วจะละลาย หรือ กรอบ

และการทำงานของไฟเลี้ยวจะเปลี่ยนไปดังนี้
1. เมื่อเปิดไฟหรี่ - ไฟเลี้ยวแก้มข้างจะติดด้วย
2. เมื่อเปิดไฟเลี้ยว - ไฟเลี้ยว หน้า และ แก้มข้าง จะกระพริบปกติ เป็นจังหวะพร้อมกัน
3. เมื่อเปิดไฟหรี่ พร้อมไฟเลี้ยว - ไฟเลี้ยวแก้มข้าง จะพริบ สลับ กับ ไฟเลี้ยวหน้า

หรือตามรูปนี้ก็ได้ครับ


วงจรไฟเลี้ยวเป็นไฟหรี่


ขอบคุณครับ

กูว่าแล้ว....... ในโลกนี้มีปัญหา เขาไม่ด่า ก็ชื่นชม หรือเฉยๆ
สามประเภทที่ว่านี้มิเปลี่ยนเลย จงวางเฉยใครถือสาเป็นบ้าตาย
ได้รับคำขอบคุณจาก: kantaphat  jagkrapongVilaikaew  pongsathorn13
ผู้ตั้ง ข้อความ
tOrKaab
ครอบครัว ES
ครอบครัว ES


baby love

เข้าร่วม: 01 ตุลา 2008
ตอบ: 1496

ได้รับคำขอบคุณ: 1476
ให้คำขอบคุณ: 4

ที่อยู่: รามอินทรา
ปี: 2001
สี: เงิน ซาติน (เมทัลลิก) (NH-623M)


เสาร์, 16 พฤษภาคม 2009 09:44 :: วงจรไฟเลี้ยวเป็นไฟหรี่
ตามนั้นครับ

กวนบ้างเป็นบางอารมณ์ แต่จริงใจ100%
สังคมอยู่ใด้ถ้าหันหน้าเข้าหากัน ( ไม่มีอาวุธนะครับ อิอิ )
วงจรไฟเลี้ยวเป็นไฟหรี่


คนใช้ที่บ้าน ครับ
ผู้ตั้ง ข้อความ
idris
แซงซ้าย ปาดขวา
แซงซ้าย ปาดขวา


**...ทำไม่ใด้...หรือยังไม่ใด้ทำ... **

ชื่อเล่น: ลิตย์

เข้าร่วม: 12 มีนา 2009
ตอบ: 575

ได้รับคำขอบคุณ: 1728
ให้คำขอบคุณ: 710

ที่อยู่: มีนบุรี
ปี: 2005
สี: เทา ซิลเวอร์สโตน (NH-630M)


เสาร์, 16 พฤษภาคม 2009 17:57 :: วงจรไฟเลี้ยวเป็นไฟหรี่
อ๋อ...ใช้ครับมันจะกระพริบสลับกับไฟเลี้ยวหน้า ก็คือไฟเลี้ยวหน้าหลังจะกระพริบพร้อมกัน พอมันดับ ไฟที่แก้มกับไฟที่มุมกันชนหลังก็จะกระพริบขึ้นมา สลับกันไป สลับกันมา ผมลองตรวจดูขั้วไฟแล้ว ครับยังไม่พบปัญหาอะไรครับ

N.Y.R metal sheet co.ltd.
ผลิดจัดจำหน่ายหลังคาเหล็กรีดรอน(metal sheet) หลังคาโปร่งแสงคุณภาพสูง
และให้บริการครบวงจรทางด้านหลังคา และโครงสร้างเหล็กทุกชนิด
http://www.nyrmetalsheet.com/
ได้รับคำขอบคุณจาก: not555  wut-chiangmai
ผู้ตั้ง ข้อความ
roatchaikit
มีใบอนุญาตขับขี่
มีใบอนุญาตขับขี่



ชื่อเล่น: กิจ

เข้าร่วม: 03 ตุลา 2008
ตอบ: 237

ได้รับคำขอบคุณ: 367
ให้คำขอบคุณ: 70

ที่อยู่: บางใหญ่
ปี: 2004
สี: เทา ซิลเวอร์สโตน (NH-630M)


เสาร์, 16 พฤษภาคม 2009 18:19 :: วงจรไฟเลี้ยวเป็นไฟหรี่
idris พิมพ์ว่า:
อ๋อ...ใช้ครับมันจะกระพริบสลับกับไฟเลี้ยวหน้า ก็คือไฟเลี้ยวหน้าหลังจะกระพริบพร้อมกัน พอมันดับ ไฟที่แก้มกับไฟที่มุมกันชนหลังก็จะกระพริบขึ้นมา สลับกันไป สลับกันมา ผมลองตรวจดูขั้วไฟแล้ว ครับยังไม่พบปัญหาอะไรครับ



ขอบคุณครับบ

กูว่าแล้ว....... ในโลกนี้มีปัญหา เขาไม่ด่า ก็ชื่นชม หรือเฉยๆ
สามประเภทที่ว่านี้มิเปลี่ยนเลย จงวางเฉยใครถือสาเป็นบ้าตาย
ผู้ตั้ง ข้อความ
GONDA
Guru ES
Guru ES


don't dream it's over

เข้าร่วม: 27 มิถุนา 2009
ตอบ: 770

ได้รับคำขอบคุณ: 234
ให้คำขอบคุณ: 53

ที่อยู่: ayutthaya
ปี: 2002
สี: ขาว ทาฟเฟต้า (NH-578)


ศุกร์, 7 สิงหา 2009 22:16 :: วงจรไฟเลี้ยวเป็นไฟหรี่
เก่งจังครับ

สิ่งที่ข้ารู้ คือข้าไม่รู้อะไรเลย
แสดงเฉพาะข้อความที่ตอบในระยะเวลา:
ตอบ 1, 2, 3, 4  ถัดไป
หน้า 1 จาก 4


ไปที่:

ujs used japan shop sale and service
Copyright © 2009-2018 Civic ES Group. All rights reserved.
admin@civicesgroup.com
