อ้าว งานเข้าคร้าบบบ

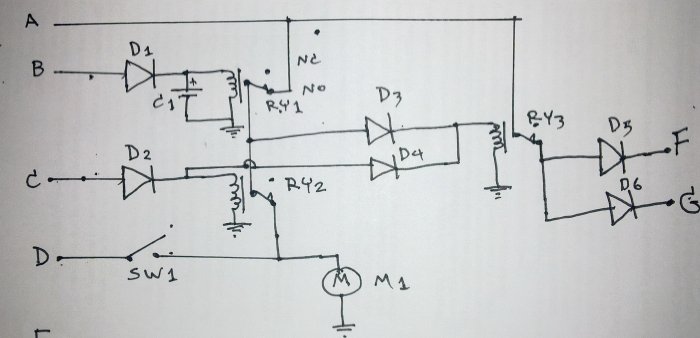

ปรับปรุงวงจรใหม่ เพิ่มวงจรไฟเลี้ยวกระพริบเวลากดรีโมท + สวิทซ์กดเปิดฝาท้ายจากด้านหน้า(ไม่ต้องดึงสายสลิง)

อุปกรณ์
1.D1,D2,D3,D4=ไดโอดเบอร์ 1N4001
2.D5,D6=ไดโอดเบอร์ 5402
3.C1=คอนเดนเซอร์ค่า 3300uF/35V.
4.RY1,RY2,RY3=รีเลย์ 5 ขา 12 V.
5.Sw1=สวิทซ์กดติดปล่อยดับ(สำหรับกดเปิดฝาท้ายจากด้านหน้า)
6.M=ปืนเซ็นทรัลล็อก
จุดต่อสายไฟ
A=ไฟบวกจากแบตเตอรืรี
B=สายปลดล็อดจากกล

จุดต่อสายไฟ
A=ไฟบวกจากแบตฯรถ
B=สายไฟล็อกจากกล่องรีโมทรถ
C=สายไฟปลดล็อกจากกล่องรีโมทรถ
D=ไฟบวก ACC(จากที่จุดบุหรีก็ได้)
F=ไฟบวก ไฟเลี้ยวซ้าย
G=ไฟบวก ไฟเลี้ยวขวา
สายกราวน์ทุกจุดลงตัวถังรถ[/b][/b]

อยู่ยะลา มีโอกาศ ผ่านเพชรบุรีมั่งมั้ยครับ

ดันๆๆๆๆๆ

ชอบครับ เดี๋ยวผมจะลองศึกษาดู เอาแบบกดปลดล็อกค้าง 3 วิ แล้วเปิดออก

เดี๋ยวจัดบ้าง..

เห็นภาพวงจรแล้ตัดสินใจได้เลยว่า ...

จ้างทำดีกว่า หัวไม่ให้ด้านนี้เลยอ่ะ ...

เยี่ยมครับสะดวกไม่แพงแต่ทำไม่เป็นอะครับอยู่ใกล้ๆกันผมอยู่แถวหาดใหญ่ถ้าว่างๆแวะมาหาดใหญ่ช่วยสาธิตวิธีการทำให้บ้างนะครับ

ผมทำเปิดกระโปรงหลังได้ละ ว่าแต่ทำให้เด้งขึ้นสุดยังไงคับ
รบกวนสานต่อให้ผมด้วย ขอบคุณมากมาย

ผมมีปัญหา มาถามพี่ครับ

ผมจะไม่รู้ตรง สาย lock กับ Unlock นี่แหละครับ

เง้อๆ แต่ยังไม่ได้ดูที่กล่องเลย รีโมท ก็ดันเป็นแบบ ล็อก ปลดล็อก ปุ่มเดียวกัน

ต่อสายUnlocKกับสายไฟเส้นสีเหลืองจุดเงิน และต่อสาย LOCK กับสายไฟเส้นสีเหลืองจุดเงินแถบดำ(สายที่ต่อไปยังปืนเซ็ลทรัลล็อกที่ประตูรถหรือที่เสากลางก็ได้)

อยากทำมั่ง

good มากมาย

เอาใจเด็กช่างเลยครับ

วันนี้ผมลอง ต่อดูอีกครั้ง

หาสายเจอแล้วครับ คู่มือไม่มีผมใช้มิเตอร์วัดเอา

เมื่อกดรีโมท ไฟออก 12v แต่เมื่อต่อไปยัง ปืนเซ็นทรัลล็อค

ไฟเหลือไม่ถึง 5v ทำให้ปืนไม่มีแรง

ผมอยากทราบว่าต้องใช้อะไรเพิ่มครับ

ตอนนี้ใช้กุญแจ accord ปี 2003 อยู่ครับ ตัวที่มีปุ่มเปิดกระโปรงท้าย อยากทราบว่าจะสามารทำให้ปุ่มนั้นทำงานได้ตรงฟังชั่นมันมั้ยครับ ขอบคุณมากครับ

ได้อยู่แล้วครับ

แต่ผมคิดว่ามันต้องใช้รีเลย์ด้วยแน่เลย

กล่องของผมมันเป็นแบบมี Option เปิดท้ายรถ

ตั้งแต่วันนั้นถึงวันนี้ เจอปัญหา คือ

สาย option นี้ คือ CH-3 มันจะเป็นกราวด์ เมื่อเราต่อ บวก และ จับ ch3 โดยมิเตอร์

กดรีโมท ไฟจะเข้า 13v แต่เมื่อเอาไปต่อปืนเซ็นทรัลล็อก จะเหลือ 2v

ทำไม!!!!! ครับ

จบเลยสำหรับผม ดูวงจรไม่รู้เรื่องเลย
ดีครับเพ่ถ้าเพ่มีเวลาทำให้หน่อยได้ปะครับพี่ โทร 0832926810งับ
จะได้ดูกะเขาบ้างอะครับ ขอบคุณครับพี่

จะมีใครรับทำมั๊ยอ่ะ อยากได้ๆๆๆ

วันนี้ผมลอง ต่อดูอีกครั้ง

หาสายเจอแล้วครับ คู่มือไม่มีผมใช้มิเตอร์วัดเอา

เมื่อกดรีโมท ไฟออก 12v แต่เมื่อต่อไปยัง ปืนเซ็นทรัลล็อค

ไฟเหลือไม่ถึง 5v ทำให้ปืนไม่มีแรง

ผมอยากทราบว่าต้องใช้อะไรเพิ่มครับ


=สายล็อกต่อเข้ารีเลย์ก่อนครับ แล้วต่อไฟจากแบต ต่อผ่านหน้าสัมผัสรีเลย์ไปยังปืนเซ็นทรัลล็อกครับ

ได้แล้วครับ ขอบคุณกระทู้ดีๆ อย่างงี้ครับ

ขอบคุณพี่ลีครับ

กล่องของผมมี Option กดท้ายเปิด โดยกดปุ่มปลดล็อคค้างไว้

แต่วัดอย่างไรก็ไม่มีไฟ เพราะมันเป็นลบ

เมื่อกดค้าง มันจะต่อลงกราวด์ 2 วินาที

จึงต้องใช้รีเลย์มาต่อร่วม จึงทำได้สมบูรณ์ครับผม

อันต่อไปคือ ศึกษาโช็คกระโปรงหลัง หรือ อุปกรณ์อะไรก็ได้ที่ทำให้กระโปรงหลังมันขึ้นเองต่อจากเรากดรีโมท
